Descrevemos a montagem de um temporizador que possui uma escala de tempos linear dada a presença de um circuito de carga constante do capacitor de tempo. Veja como montar este temporizador até 1 hora neste artigo.
Um dos problemas que os circuitos temporizadores com configuração RC apresentam é a não linearidade do processo de carga do capacitor, conforme mostra a figura 1.

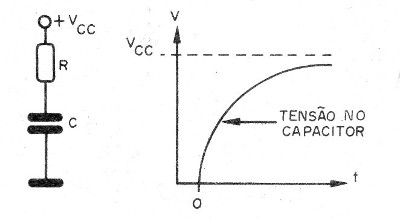

![Figura 1 – A carga exponencial do capacitor de tempo
Figura 1 – A carga exponencial do capacitor de tempo](/images/stories/artigos2017/art1600_0001.jpg)
Isso significa uma não linearidade do processo de temporização que pode afetar a precisão do circuito.
O que fazemos neste projeto é utilizar para o capacitor um circuito de carga com corrente constante, conforme mostra a figura 2.

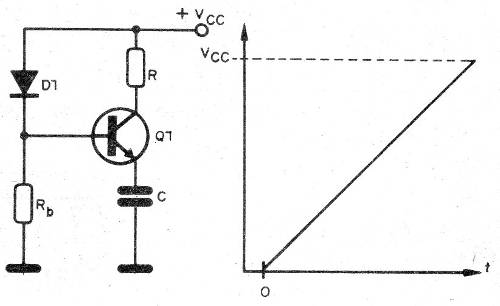

![Figura 2 – Carga linear do capacitor
Figura 2 – Carga linear do capacitor](/images/stories/artigos2017/art1600_0002.jpg)
Assim, no nosso projeto, utilizamos uma fonte de corrente constante para carregar o capacitor de tempo de um oscilador de relaxação com transistor unijunção.
O disparo do unijunção produz um pulso que, por sua vez, dispara o SCR que tem por carga um relé para controlar uma carga externa.
O circuito utiliza transistor unijunção que é um componente que está se tornando incomum, mas tem ainda grandes vantagens pela simplicidade do projeto.
Montagem
Na figura 3 temos o diagrama completo do temporizador.

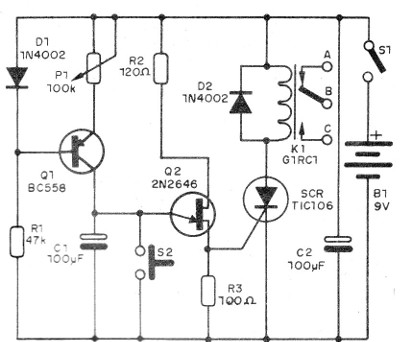

![Figura 3 – Diagrama do temporizador
Figura 3 – Diagrama do temporizador](/images/stories/artigos2017/art1600_0003.jpg)
Como o circuito é simples e não utiliza circuitos integrados, optamos por uma montagem improvisada em ponte de terminais, com a disposição mostrada na figura 4.

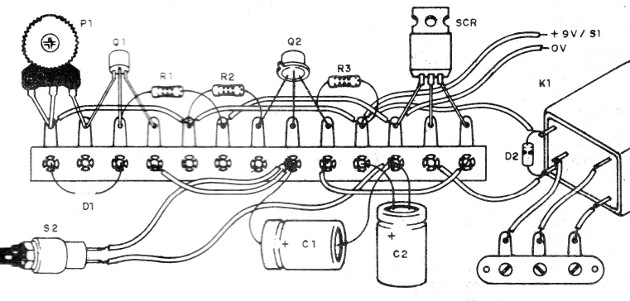

![Figura 4 – Montagem em ponte de terminais
Figura 4 – Montagem em ponte de terminais](/images/stories/artigos2017/art1600_0004.jpg)
Ao fazer a montagem, observe as posições dos transistores e do SCR.
Os resistores são de 1/8 W e o capacitor de tempo de 12 V ou mais de boa qualidade.
Com o valor dado, a temporização é de alguns minutos, mas pode ser ampliada com o aumento deste componente até um máximo de 1 000 uF e de P1 até um máximo de 1M.
A alimentação de 9 V permite o uso de relés de 6 V, pois temos uma queda de 2 V no SCR.
S1 tem por finalidade descarregar o capacitor após uma temporização, pois a carga residual faria com que ela não partisse do zero.
Q1 – BC548 – transistor NPN de uso geral
Q2 – 2N2646 – transistor unijunção
SCR – TIC106 ou MCR106 – qualquer sufixo
D1, D2 – 1N4148 – diodos de uso geral
P1 – 100 k ohms – potenciômetro
S1 – Interruptor simples
S2 – Interruptor de pressão NA
B1 – 9 V – bateria ou fonte
R1 - 47 k ohms x 1/8 W – resistor – amarelo, violeta, laranja
R2 – 120 ohms x 1/8 W – resistor – marrom, vermelho, marrom
R3 – 100 ohms x 1/8 W – resistor – marrom, preto, marrom
C1, C2 – 100 uF – eletrolítico
Diversos:
Ponte de terminais, caixa para montagem, fios, solda, etc.
