Com o circuito apresentado é possível utilizar microfones de baixa impedância e até mesmo pequenos alto-falantes como microfones em equipamentos com pequena sensibilidade de entrada ou ainda alta impedância. Trata-se de um circuito casador de impedâncias que também funciona com outros transdutores.
O que descrevemos é a montagem de um simples pré-amplificador com baixa impedância de entrada e alta impedância de saída.
Usando um transistor na configuração de base comum, temos um excelente ganho e baixo consumo.
Com isso, o circuito pode ser alimentado por uma bateria de 9 V, com excelente autonomia.
A impedância de entrada vai de 2 a 200 ohms e a impedância de saída é de aproximadamente 100 k ohms.

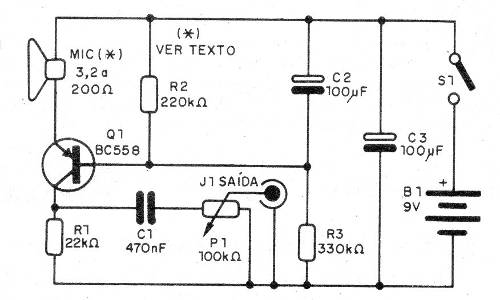

Na figura 1 temos o diagrama completo do aparelho.

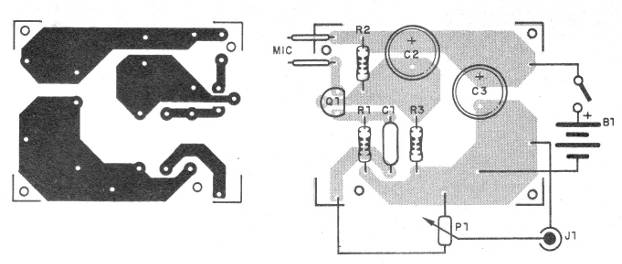

A melhor montagem é a que faz uso de uma pequena placa de circuito impresso com o padrão mostrado na figura 2.

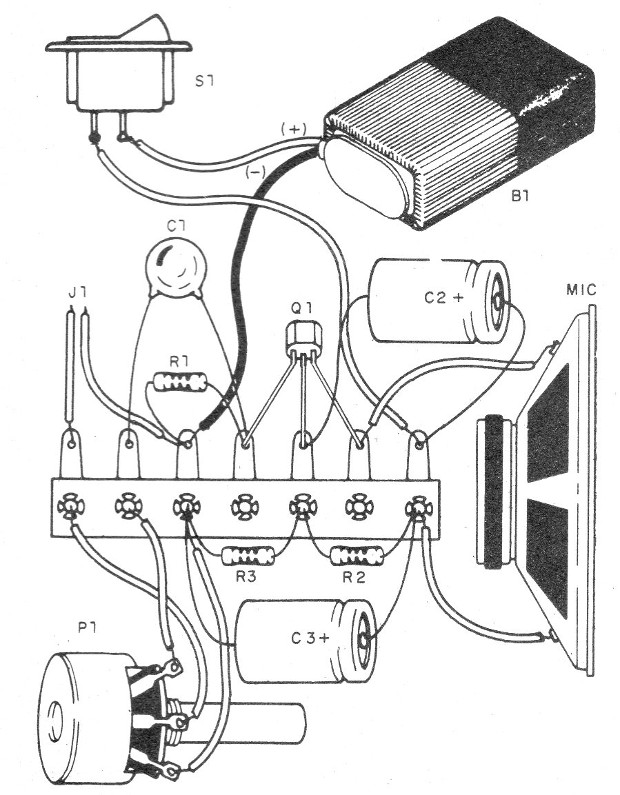

Uma montagem descompromissada pode ser feita com base numa ponte de terminais, conforme mostra a figura 3.
Nos dois casos, a montagem deve usar caixa de metal para servir de blindagem e o cabo de saída deve ser blindado.
Os resistores são de 1/8 W e o transistor também pode ser o BC549 para menor nível de ruído.
Q1 – BC548 – transistor NPN de uso geral
MIC – pequeno alto-falante ou microfone dinâmico de baixa impedância
S1 – Interruptor simples
B1 – 9 V – bateria
P1 – 100 k ohms – potenciômetro
R1 – 22 k ohms x 1/8 W – resistor – vermelho, vermelho, laranja
R2 – 220 k x 1/8 W – resistor – vermelho, vermelho, amarelo
R3 – 330 k ohms x 1/8 W – resistor – laranja, laranja, amarelo
C1 – 470 nF – capacitor cerâmico ou poliéster
C2, C3 – 100 uF x 12 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso ou ponte de terminais, conector de bateria, caixa para montagem, jaque de saída, fios, solda, etc.
