Este circuito consiste numa etapa reforçadora de áudio, um circuito driver que a partir de uma entrada de 0,1 a 1 W produz uma saída de 2 a 10 W. O circuito pode ser usado com pequenos rádios, MP3 e outros equipamentos a pilhas como reforçador.
Este circuito consiste numa etapa push-pull classe B com dois transistores de potência, funcionando comum reforçador de áudio.
A etapa é do tipo tradicional com transformadores, mas utilizando-se um alto-falante de pelo menos 10 cm, consegue-se boa qualidade de som.
Dada a corrente exigida deve ser utilizada uma fonte de alimentação de pelo menos 1 A.
Para uma versão estéreo, devem ser montados dois canais semelhantes e a fonte deve fornecer pelo menos 2 A de corrente.
Como Funciona

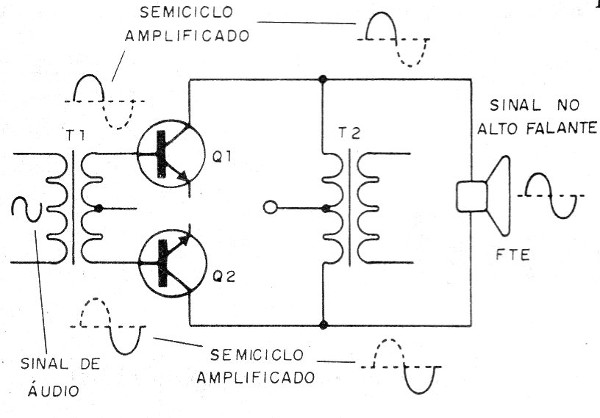

Na figura 1 temos o circuito de uma etapa básica em push-pull, do tipo encontrado em muitos rádios e amplificadores antigos.
Neste circuito, são usados transistores iguais, mas um transformador de entrada aplica às suas bases o sinal de áudio a ser amplificado com as fases invertidas.
Com isso, enquanto um transistor amplifica os semiciclos positivos do sinal, o outro amplifica os semiciclos negativos.
Os sinais amplificados aparecem nos coletores dos transistores tendo por carga o enrolamento de baixa tensão de um transformador e o alto-falante.
O transformador é necessário pois a carga de cada coletor deve ser diferente, o que exigiria um alto-falante com tomada central, o que não existe.
Montagem

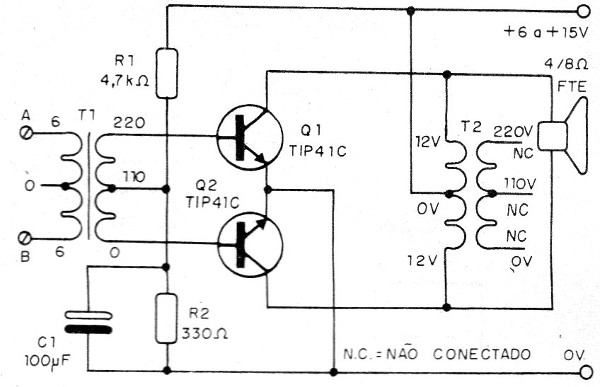

Na figura 2 temos o circuito completo do amplificador.

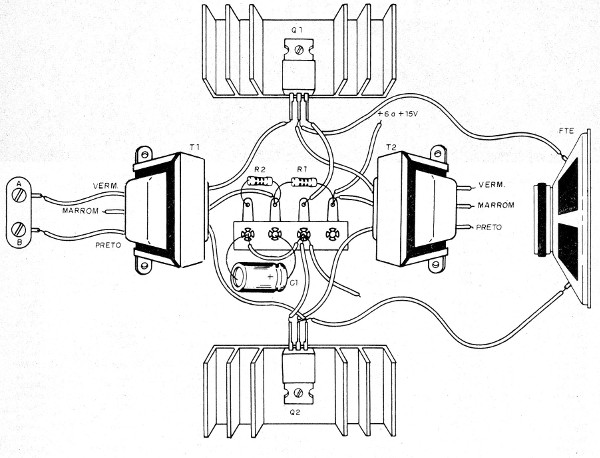

Como são usados poucos componentes pequenos, a montagem pode ser feita numa ponte de terminais como mostra a figura 3.
T1 é um transformador com primário de 110V/220 V e secundário de 6 + 6 V e corrente entre 200 e 500 mA.
T2 é um transformador com secundário de 12 + 12 V e corrente entre 500 e 800 mA. O primário não importa pois não será usado.
Os transistores devem ser dotados de dissipadores de calor.

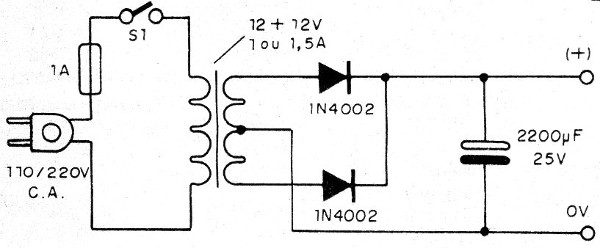

Na figura 4 temos uma sugestão de fonte de alimentação que usa um transformador de 12 + 12 V com 1 A de corrente.
Para testar, ligue a saída de áudio de um pequeno rádio à entrada do amplificador.
Ajuste o volume para obter reprodução fiel no alto-falante.
Q1, Q2 – TIP31 – transistores NPN de potência
T1, T2 – Transformadores – ver texto
R1 – 470 ohms x 1/8 W – resistor – amarelo, violeta, marrom
R2 – 330 ohms x 1/8 W – resistor – laranja, laranja, marrom
C1 – 100 uF x 16 V – capacitor eletrolítico
FTE- 4 ou 8 ohms – alto-falante de 10 cm ou maior
Diversos:
Ponte de terminais, fonte, dissipadores de calor, fios, solda, etc.
