Como saber se um evento único de curta duração ocorreu? Uma idéia é usar um registrado eletrônico simples que memoriza um bit único de um evento a partir de um sensor. O circuito é simples de montar, pois utiliza componentes comuns.

Como saber se na sua ausência um armário foi aberto por alguém ou houve a entrada de alguém numa sala de acesso restrito?

A idéia está na utilização de uma memória de 1 bit ligada a um circuito sensor que depende da aplicação.

É justamente isso que propomos com este artigo que pode ser alimentado por pilhas e tem um baixo consumo.



Como Funciona

A idéia básica é usar um flip-flop dos dois que encontramos num circuito integrado CMOS 4013.

A entrada deste circuito é ligada a um sensor, por exemplo, do tipo reed-switch, que produzirá um pulso quando ocorrer a situação que se deseja monitorar.

Assim, com a comutação, poderemos verificar se o evento ocorrer quando chegarmos ao local simplesmente pressionando o interruptor de leitura.

Se o sensor foi disparado, então a saída do flip-flop estará no nível alto e o LED acenderá indicando a ocorrência.

Para rearmar o circuito, basta pressionar por instante o interruptor de Reset.

O LED não acende no momento da violação que é justamente para manter o consumo da unidade muito baixo, já que o consumo dos integrados CMOS é da ordem de microampères.



Montagem

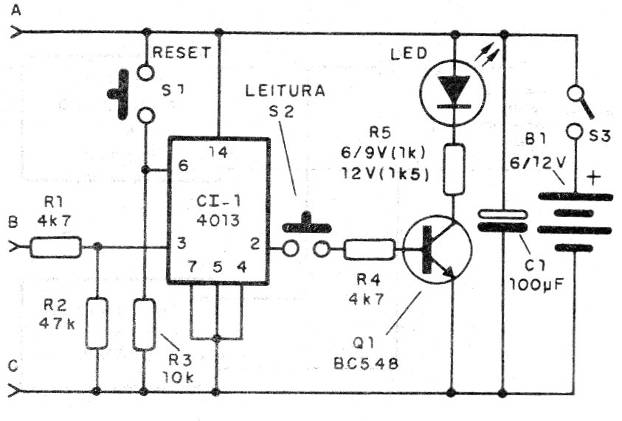

Na figura 1 damos o diagrama completo do aparelho.



   Figura 1 – Diagrama completo do aparelho
Figura 1 – Diagrama completo do aparelho

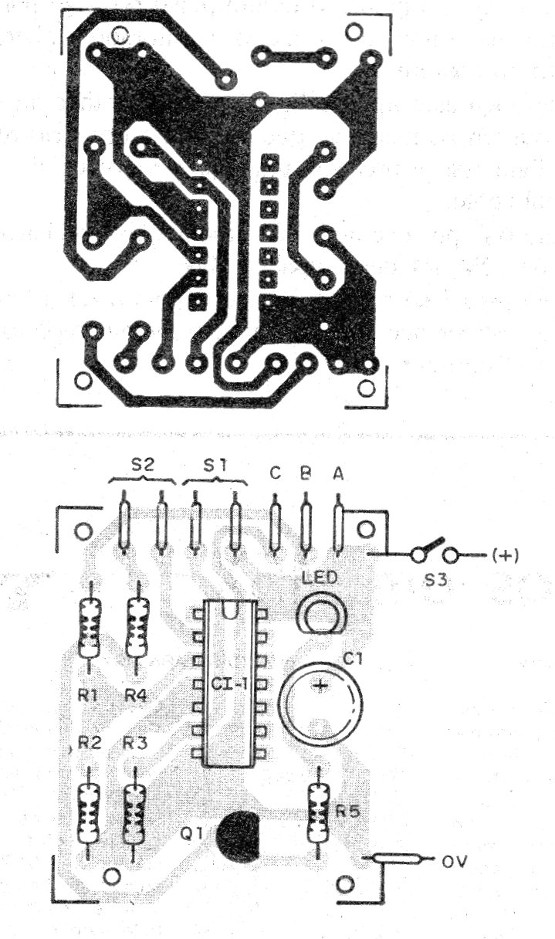

A placa de circuito impresso para sua montagem é mostrada na figura 2.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem



Na montagem, observe as posições dos componentes polarizados.

Os resistores são de 1/8 W e o eletrolítico para 12 V ou mais.



Prova e Uso

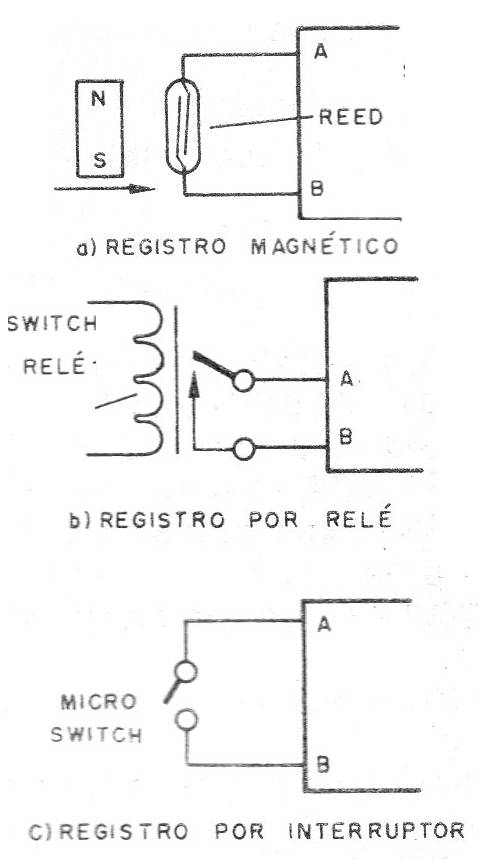

Na figura 3 temos o modo de se ligar diversos tipos de sensores ao circuito.



Figura 3 – Conexão dos sensores
Figura 3 – Conexão dos sensores

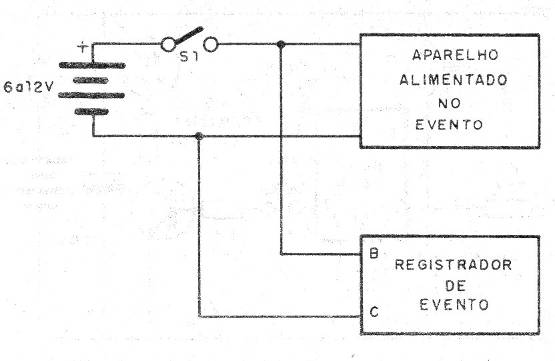

Na figura 4 temos o modo de se monitorar o acionamento de um aparelho alimentado com tensões semelhante a do registrador, de modo a economizarmos a fonte.



   Figura 4 – Alimentando com tensões da mesma ordem que o aparelho monitorado
Figura 4 – Alimentando com tensões da mesma ordem que o aparelho monitorado







CI-1 – 4013 – circuito integrado CMOS

Q1 – BC548 – transistor NPN de uso geral

LED – LED comum de qualquer cor

S1, S2 – interruptores de pressão NA

S3 – Interruptor simples

B1 – 6 a 12 V - bateria ou pilha

R1, R4 – 4k7 ohms - resistores – amarelo, violeta, vermelho

R2 – 47 k ohms – resistor – amarelo, violeta, laranja

R3 – 10 k ohms – resistor – marrom, preto, laranja

C1 – 100 uF – capacitor eletrolítico

Diversos:

Placa de circuito impresso, caixa para montagem, suporte de pilhas ou conector de bateria, sensor, fios, solda, etc.
