Com o circuito apresentado poderemos captar o som de um alto-falante ou de um fone pelo seu campo magnético, obtendo-se assim um sinal livre de interferência do som ambiente para gravações. Veja neste artigo como fazer isso.

A forma convencional de se gravar o som reproduzido num alto-falante ou no fone do telefone consiste em se aproximar o microfone da mídia dos mesmos.

No entanto, este procedimento tem alguns inconvenientes como a alteração da fidelidade e também a possibilidade de se captar o som ambiente que interfere.

O que propomos neste artigo é um circuito de interface que capta os sons de um alto-falante pelo seu campo magnético e faz sua transferência para mídias de gravação que podem ser, desde um gravador antigo do tipo ainda usado por repórteres, gravadores digitais e até mesmo a entrada de microfone de um computador.

O circuito tem baixo consumo, é sensível sendo alimentado por uma bateria de 9 V.



Como Funciona

O elemento de captação é uma bobina formada por muitas espiras de fio muito fino numa forma retangular.

Se bem que possamos encontrar essa bobina pronta em algumas lojas, já que os radioamadores a utilizam muito, chamando-a carinhosamente de “Maricota”, o enrolamento primário de um transformador sem núcleo pode ser utilizado.

Essa bobina capta os sinais pelo campo magnético que criam aplicando-os a um amplificador operacional do tipo 741.

Neste amplificador o ganho pode ser ajustado conforme a intensidade pelo potenciômetro de realimentação P1.

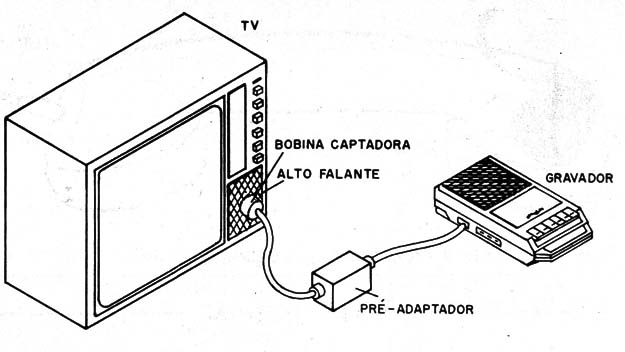

Assim, basta colocar a bobina captadora próxima de um alto-falante como mostra a figura 1, e já teremos o sinal aplicado ao circuito.



   Figura 1 – Usando a bobina captadora
Figura 1 – Usando a bobina captadora



A saída do sinal em J1 pode então ser aplicada à mídia desejada através de cabo e plugue apropriados.



Montagem

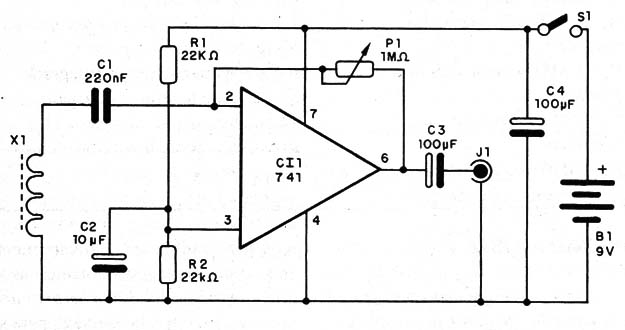

Na figura 2 temos o diagrama completo do aparelho.



    Figura 2 – Diagrama do aparelho
Figura 2 – Diagrama do aparelho

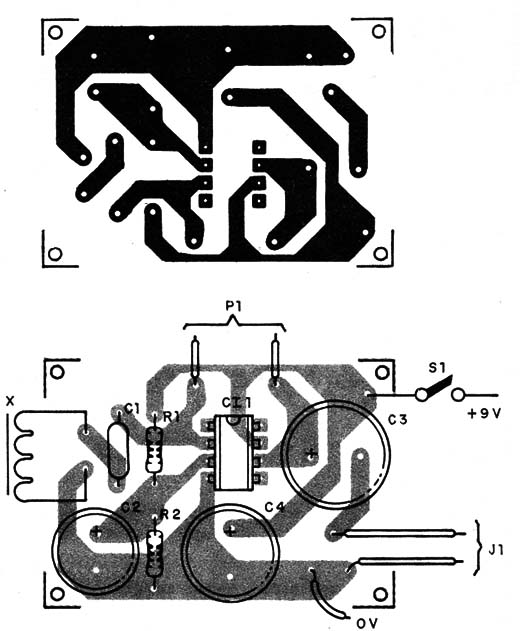

Na figura 3 damos uma sugestão de placa de circuito impresso para a montagem.



   Figura 3 – Placa para a montagem
Figura 3 – Placa para a montagem



Na montagem, observe a posição do circuito integrado e a polaridade da bateria.

Os resistores são de 1/8 W e os capacitores eletrolíticos para 12 V ou mais.



Teste e Uso

Para testar, ligue a saída do circuito a um amplificador e aproxime a bobina captadora de um radio ou outro aparelho que esteja reproduzindo som.

Ajuste P1 para ter o som com maior intensidade sem distorção.

Para usar basta posicionar a bobina em relação à fonte de áudio.

Na figura 4 temos o uso num telefone comum que tenha fone magnético.



Figura 4 – Uso com telefone
Figura 4 – Uso com telefone



Em alguns tipos de telefone que usam transdutores piezoelétrico este posicionamento não funciona devem ser encontrado outro local junto ao aparelho.

CI-1 – 741 – circuito integrado

X1 – Bobina captadora – ver texto

S1 – Interruptor simples

B1 – 9 V – bateria

P1 – 1 M Ω – potenciômetro

R1, R2 – 22 k Ω x 1/8 W – resistores – vermelho, vermelho, laranja

J1 – jaque de saída

Diversos:

Placa de circuito impresso, conector de bateria, caixa para montagem, fios, solda, etc.
