Este circuito usa um sensor de toque para acender uma lâmpada incandescente por um tempo determinado pelos componentes utilizados. O controle é de meia onda, o que significa que a lâmpada acende com a metade do brilho normal, mas serve perfeitamente para aplicações como luz de corredor, abajur, etc.

Este circuito sensível pode ser instalado num pequeno abajur com sensores na sua parte externa, de modo que um simples toque acenda a lâmpada que assim permanecerá por um tempo de alguns segundos a mais de um minuto.

O circuito utiliza poucos componentes comuns de baixo custo e é seguro, se montado com as indicações dadas neste artigo.

Não utilize este circuito com outros tipos de lâmpadas.



Como Funciona

Os SCRs da série TIC são extremamente sensíveis podendo disparar com correntes da ordem de microampères.

Assim, quando tocamos no sensor, a corrente que circula pelo nosso corpo é suficiente para dispararSCR1 do circuito, sem nos causar qualquer sensação de choque.

Na figura 1 mostramos a corrente que circula no disparo.

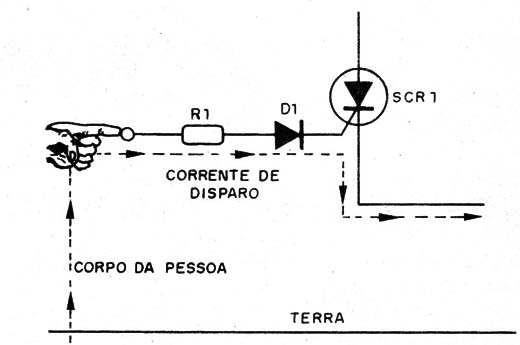

   Figura 1 – A corrente de disparo
Figura 1 – A corrente de disparo



A corrente que passa então pelo SCR carrega o capacitor C1 e, ao mesmo tempo, dispara SCR2 que acende a lâmpada.

Quando deixamos de tocar no sensor, o SCR1 desliga, mas a carga do capacitor mantém circulando pela comporta do SCR2 uma corrente e com isso o mantém disparado.

Enquanto durar a carga de C1, SCR2 conduz e a lâmpada se mantém acesa.

A lâmpada apaga quando a tensão de manutenção da lâmpada neon, da ordem de 70 V, for atingida e ela apagar, deixando de conduzir a corrente que dispara o SCR.



Montagem

Na figura 2 temos o diagrama completo do interruptor de toque.

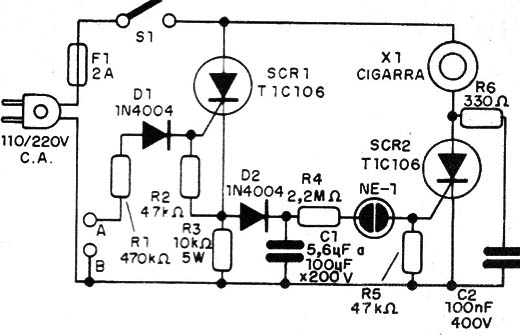

   Figura 2 – Diagrama do aparelho
Figura 2 – Diagrama do aparelho



A placa de circuito impresso para a montagem é mostrada na figura 3.

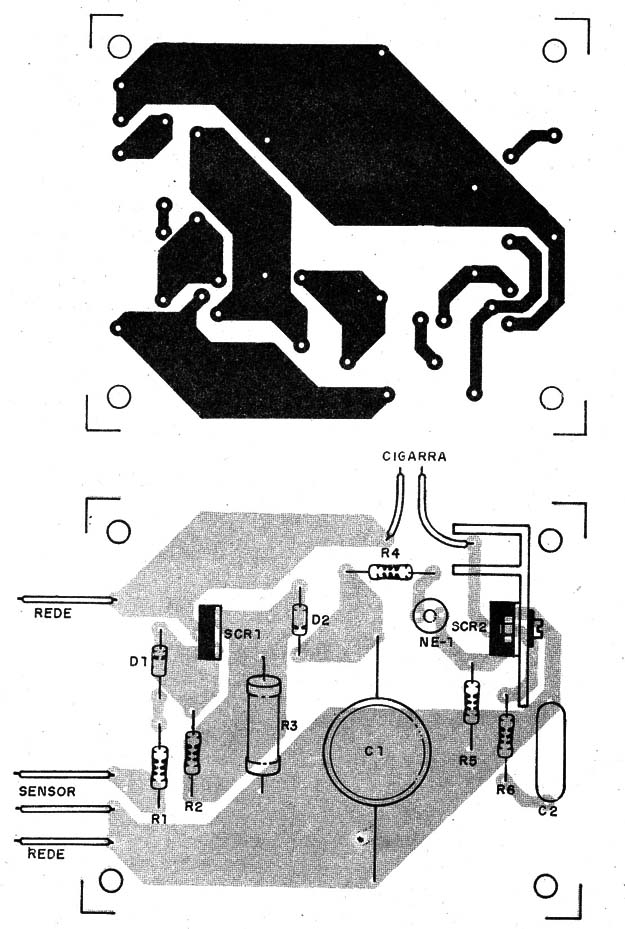

Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



O SCR deve ser sufixo B ou D se a rede for de 110 V e sufixo D se a rede for de 220 V.

Para lâmpadas na faixa de 40 a 60 W ele deve ser dotado deum pequeno dissipador de calor.

O capacitor C1 deve ser de alta tensão, com 200 V de tensão de isolamento se a rede for de 110 V e 350 V se a rede for de 220 V.

No diagrama colocamos uma outra aplicação interessante que o uso de uma cigarra para se obter uma campainha temporizada;



Prova e Uso

Para testar, ligue o aparelho e toque no sensor, uma chapinha de metal.

Se o circuito não disparar gire de 180 graus o plugue da tomada e tente novamente.

Comprovado o funcionamento é só faze a instalação.

O fio ao sensor deve ser bem curto para não captar ruídos.



SCR1, SCR2 – TIC106B ou D – ver texto

D1, D2 – 1N4004 – diodos de silício

NE-1 – lâmpada neon NE-2H

F1 – fusível de 2 A

S1 – Interruptor simples

X1 – lâmpada incandescente ou cigarra

A – sensor

R1 – 470 k Ω x 1/8 W – resistor – amarelo, violeta, amarelo

R2, R3 - 47 k Ω x 1/8 W – resistores – amarelo, violeta, laranja

R4 – 2,2 m Ω x 1/8 W – resistor – vermelho, vermelho, verde

R6 – 330 Ω x 1/8 W – resistor – laranja, laranja, marrom

C1 – 5,6 µF a 100 µF – eletrolítico – ver texto

C2 – 100 nF – capacitor cerâmico ou poliéster

Diversos:

Placa de circuito impresso, caixa para montagem, soquete para lâmpada, cabo de força, fios, solda, etc.
