Esta fonte é ideal para teste e reparos em equipamentos de som automotivo de média e baixa potência, com uma corrente máxima de 4 A. Mesmo os de maior potência podem ser testados, desde que o volume máximo não seja aberto. A fonte usa poucos componentes comuns.
Esta simples fonte de alimentação estabilizada pode fornecer tensões na faixa de 12 a 13,6 V, que é a tensão da bateria de carros, sendo portanto ideal para a bancada do profissional de reparação.
Aparelhos de som com potências até uns 20 W podem ser testados diretamente sem problemas.
Aparelhos com potências maiores podem ser testados desde que o volume não seja totalmente aberto, exigindo correntes que a fonte não pode fornecer.
O circuito utiliza três transistores numa etapa de regulagem e a tensão de saída é determinada pelo diodo zener.
O valor maior do zener é justificado pela queda de tensão que ocorre nas junções emissor-base dos transistores.

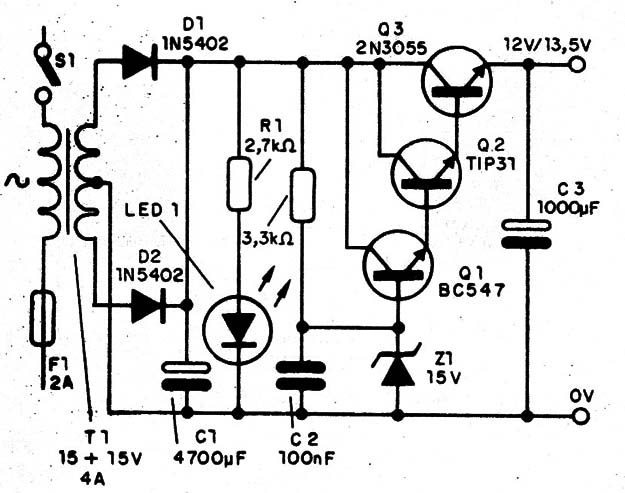

Na figura 1 temos então o diagrama completo da fonte.
![Figura 1 – Diagrama da fonte
Figura 1 – Diagrama da fonte](/images/stories/artigos2016/art1512_0001.jpg)

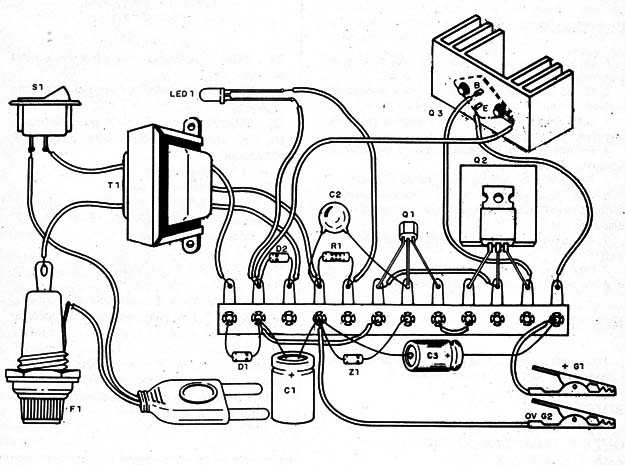

Como se trata de montagem não muito complexa e nem crítica, ela pode ser implementada numa ponte de terminais conforme disposição de componentes mostrada na figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/artigos2016/art1512_0002.jpg)
Os dois transistores de potência devem ser montados em dissipadores de calor, sendo o maior colocado em Q3.
O transformador tem secundário de 3 ou 4 A, sendo este componente o responsável pela corrente máxima de saída.
O circuito não é protegido, o que significa que curtos na entrada podem ser perigosos para os transistores e para o próprio transformador, devendo o leitor estar atento a qualquer sinal de aquecimento excessivo.
Na saída são usadas garras, vermelha e preta, para alimentar o circuito em prova.
Q1 – BC547 – transistor NPN de uso geral
Q2 – TIP31 – transistor NPN de potência
Q3 – 2N3055 – transistor NPN de potência
D1, D2 – 1N5402 – diodos retificadores
Z1 – Zener de 15 V 1 W
LED – LED comum de qualquer cor
T1 – Transformador com secundário de 15 + 15 V x 3 ou 4 A
F1 – Fusível de 2 A
R1 – 2k7 x 1/8 W- resistor – vermelho, violeta, vermelho
R2 - 3,3k Ω x 1/8 W – resistor – laranja, laranja, vermelho
C1 – 4 700 µF x 25 V – capacitor eletrolítico
C2 – 100 µF x 25 V – capacitor eletrolítico
C3 – 1 000 µF x 25 V – capacitor eletrolítico
S1 – Interruptor simples
Diversos:
Ponte de terminais ou placa de circuito impresso, cabo de força, suporte para o fusível, garras, dissipadores de calor, fios, solda, etc.
