Este circuito pode servir de base para o projeto de pequenos robôs controlados por microcontroladores (shield de potência sem relé). O circuito pode controlar motores até 500 mA e com a troca dos transistores motores de potências maiores.
Os circuito descrito pode ter as etapas lógicas alimentadas por 23,3 ou 5 V e a etapa de potência do motor com tensões maiores a partir de 5 V conforme o motor.
Usando o TIP31 e TIP32 nas etapas de saída os motores podem chegar aos 2 A.
Estes transistores devem ser dotados de dissipadores de calor.

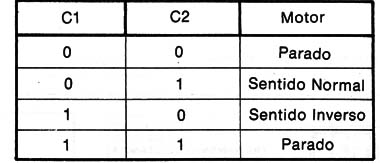

Na tabela abaixo temos as condições dos motores em função dos sinais de entrada.
![](/images/stories/artigos2016/art2880_0001.jpg)

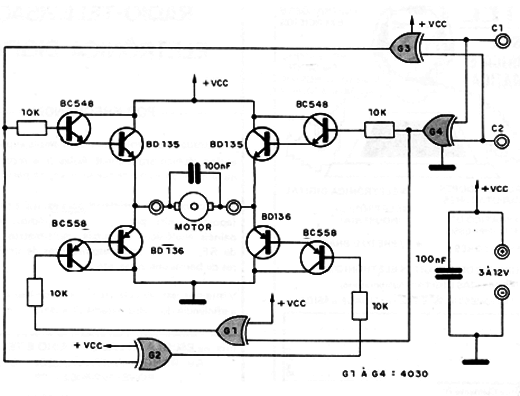

O diagrama completo do controle é mostrado na figura 1.
![Figura 1
Figura 1](/images/stories/artigos2016/art2880_0002.png)

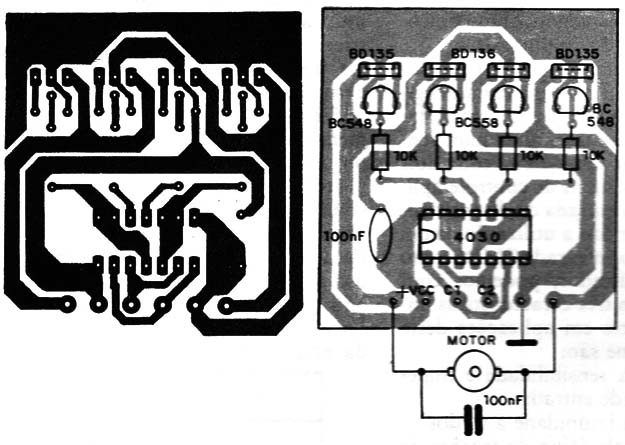

Uma placa de circuito impresso para a montagem é sugerida na figura 2.
![Figura 2
Figura 2](/images/stories/artigos2016/art2880_0003.jpg)
O capacitor em paralelo com o motor eventualmente deve ser aumentado se for notada instabilidade de funcionamento devido ao ruído das escovas.
