Intervalos de tempos longos podem ser obtidos com este temporizador que publicamos numa revista antiga, mas que é ainda atual pelos componentes utilizados.
Os tempos neste circuito são ajustados por chaves programadas BCD para intervalos que sejam múltiplos do ciclo ajustado no 555. Assim, se ajustarmos o 555 para pulsos de 1 minuto, teremos uma temporização de 0 a 99 minutos.
Se os pulsos forem de 10 minutos a temporização será de 0 a 990 minutos.
O circuito é CMOS e pode ser alimentado por 6 ou 12 V conforme o relé utilizado. Para 12 V deve ser trocado o regulador de tensão de entrada.

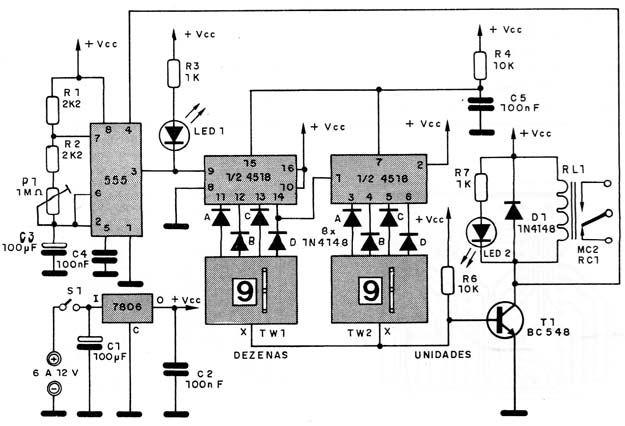

Na figura 1 temos o diagrama completo do temporizador.

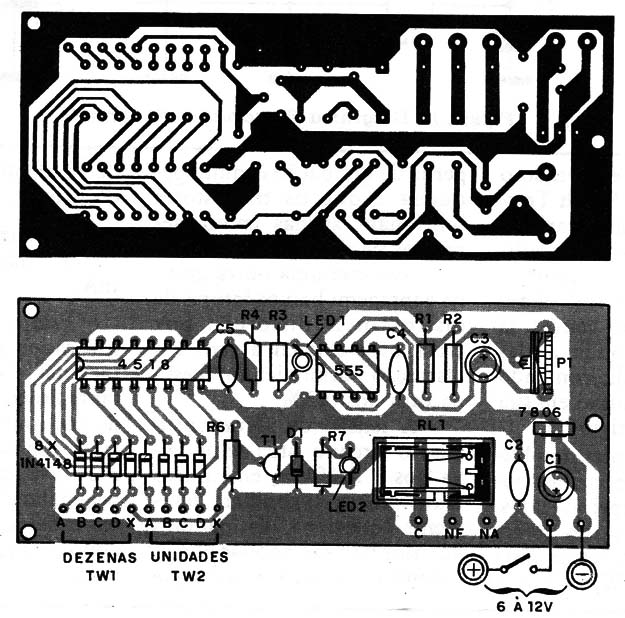

Na figura 2 temos a placa de circuito impresso para a montagem.
Dada a baixa corrente do circuito, o regulador de tensão não precisa de dissipador.
A precisão do circuito dependerá da precisão com que seja ajustado o oscilador com o 555.
