A ideia básica deste projeto é “perturbar” amigos e familiares com um brincadeira: o gafanhoto eletrônico. Quando for apagada a luz, este pequeno inseto eletrônico começará a cantar. Quando a luz for acesa, para que o incomodado tente sua localização, o inseto para enfurecendo quem o procura.

Não resta dúvida que você poderá se divertir a valer com este pequeno projeto. O circuito é bastante simples e não oferece nenhuma dificuldade de montagem.

O funcionamento é o seguinte:

Quando a luz é apagada, o LDR aumenta sua resistência permitindo a polarização de Q1 que, por sua vez, polariza Q2. Com a polarização é aplicada a alimentação das etapas seguintes que formam dois osciladores.

Com a queda da resistência do LDR quando a luz é acesa, os transistores cortam a alimentação e o gafanhoto para de oscilar.

O primeiro circuito integrado (CI1) gera os intervalos entre os chiados que o gafanhoto deve emitir. No interruptor (chave 1 x 2) é escolhido o tempo do intervalo e na chave S2 o efeito de som.

O circuito Cl-2 tem por função gerar um som característico de gafanhoto.

O som obtido tem volume suficiente para incomodar qualquer pessoa que tente dormir



MONTAGEM

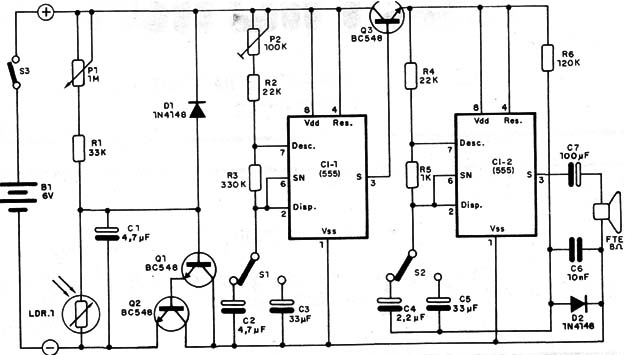

Na figura 1 temos o diagrama completo deste aparelho.



Figura 1 – Diagrama do aparelho
Figura 1 – Diagrama do aparelho

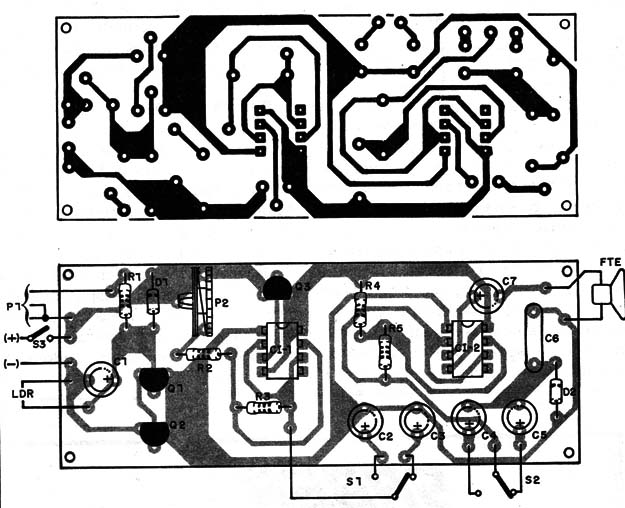

Na figura 2 temos aplaca de circuito impresso, observando-se que o LDR deve ficar fora da mesma, pois deve receber a luz ambiente para o controle do sistema.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem

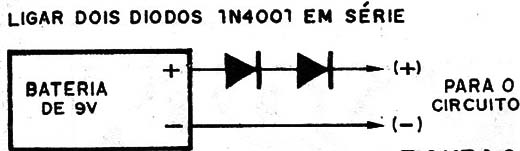

A alimentação do circuito pode ser feita tanto com 4 pilhas pequenas como com bateria de 9 V. Para bateria de 9 V uma redução deve ser feita com dois diodos, conforme mostra a fig. 3.



Figura 3 – Usando diodos para reduzir a tensão
Figura 3 – Usando diodos para reduzir a tensão



O potenciômetro P1 deve ser do tipo miniatura para não ocupar muito espaço na caixa. P1 é o ajuste de sensibilidade devendo disparar o sistema conforme o corte de luz e desativá-lo na iluminação ambiente.

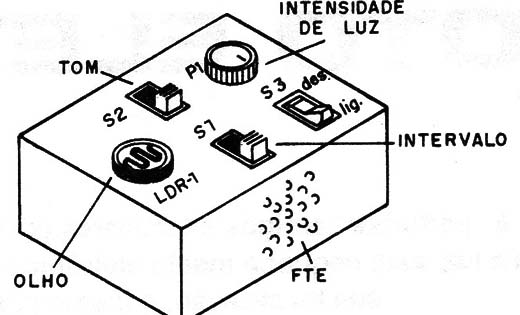

Na figura 4 temos uma sugestão de caixa para esta montagem.



   Figura 4 – Sugestão de caixa
Figura 4 – Sugestão de caixa



Uma maneira de se obter uma montagem mais compacta é eliminar alguns componentes optativos, como por exemplo S1 e 52, e os eletrolíticos de tempo que não forem usados.

O capacitor C6 é responsável pela frequência em que é gerado o som podendo ter valores entre 4,7 e 22 nF.

Recomendamos para experiências iniciais que seja usado um de10 nF.

Na montagem é preciso observar a polaridade de componentes como diodos, eletrolíticos e transistores, além da fonte de alimentação (pilhas).



PROVA E USO

Procure um quarto escuro em sua casa e ligue S3. Se o gafanhoto não “chiar", regule P1 até que isso ocorra.

Acenda a luz, imediatamente o gafanhoto deve parar de emitir som. Apagando a luz e!e deve começar.

Depois é só esconder o gafanhoto no quarto de alguém e esperar para se divertir! Não se esqueça de posicioná-lo de modo que, com a luz acesa, não ocorra o som e apagando-a ele cante à vontade!

Cl1, CI2 - 555 circuitos integrados

Q1, Q2, Q3 - BC548 ou equivalentes - transistores

D1, D2 - 1N914 ou 1N4148 - diodos de uso geral

C1, C2 - 4,7 µF x 10 V - capacitores eletrolíticos

C3, C5 – 33 µF x 10 v - capacitores eletrolíticos

C4 - 2,2,uF x 10 V - capacitor eletrolítico

C6 - ver texto

C7 – 10 µF x 10 V - capacitor eletrolítico

P1 - 1M - potenciômetro miniatura

P2 – 100 k - trimpot

R1 - 33k x 1/8 W - resistor (laranja, laranja, laranja)

R2, R4 – 22 k x 1/8 W - resistores (vermelho, vermelho, laranja)

R3 – 330 k x 1/8 W - resistor (laranja, laranja, amarelo)

R5 – 1 k x 1/8 W - resistor (marrom, preto, vermelho)

R6 – 120 k x 1/8 W - resistor (marrom, 1 vermelho, amarelo)

LDR1 - LDR redondo comum

FT1 - alto-falante comum de 8 Ω x 250 mW

S1, S2, S3 – chaves de 1 polo x 2 posições

Diversos: caixa para montagem, placa de circuito impresso, suporte de pilhas ou conector de bateria, knobs etc.
