Envie sinais através da terra, num sistema experimental do tipo usado pela Resistência Francesa durante a segunda grande guerra. Simples de montar, o sistema utiliza campos de corrente. Um excelente projeto para um trabalho em curso técnico.
Durante a Segunda Grande Guerra, com a ocupação da França, era proibido pelas forças nazista a operação de qualquer tipo de transmissor de rádio.
No entanto, as forças da Resistência Francesa conseguiram burlar esta proibição, comunicando-se através da terra, através de campos de corrente.
O sistema usado possibilitava a realização de comunicações que chegavam a vários quilômetros, tanto usando sinais modulados como telegrafia.
Neste artigo, descrevemos a montagem de um sistema simples baseado no mesmo princípio cujo alcance pode chegar a mais de 1 km dependendo das características do solo e da potência do transmissor.

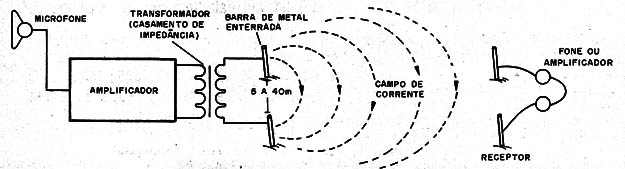

A idéia era simples, mostrada na figura 1.
Ligando a saída de um amplificador a duas barras de metal enterradas, é criado um campo de corrente que se espalha em sua volta, podendo atingir grandes distâncias.
Basta então ligar outras duas barras ao solo, que as linhas de corrente induzem um sinal num fone de ouvido.
Com isso, o sinal aplicado à terra pode ser ouvido, possibilitando assim a realização de comunicações.
É claro que o alcance depende de fatores como a natureza do solo, a distância entre as barras e a potência do amplificador.
O interessante do sistema é que ele opera com sinais de áudio que são bem conduzidos pelo solo, que apresenta menor condutividade par sinais de frequências elevadas.

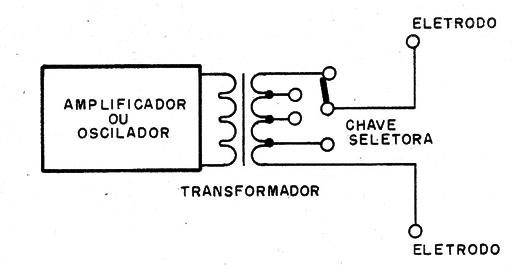

Um modo de se obter maior rendimento consiste em se adaptar a impedância de saída do amplificador ou oscilador (que pode ser usado para sinais telegráficos) é com o uso de um transformador, conforme mostra a figura 2.
A posição relativa das barras ou placas do transmissor é importante para que a maior quantidade de energia seja interceptada.

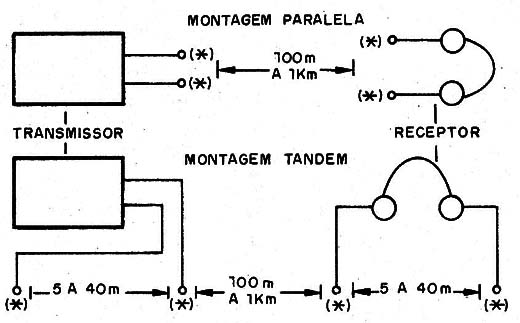

Assim, essas barras ou placa podem ser montadas em paralelo ou em tandem, conforme mostra a figura 3.
No nosso caso, vamos utilizar um transmissor muito simples que emite sinais pulsantes, semelhantes aos telégrafos antigos, sem modulação, mas também daremos opção para um sistema de voz.

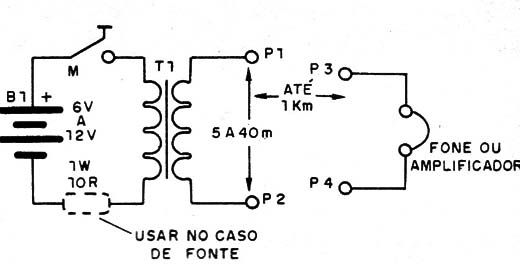

Temos então na figura 4 o diagrama completo do transmissor e o receptor que usam apenas 7 componentes.
O transformador é de qualquer tipo comum enrolamento de baixa tensão entre 5 e 12 V com corrente de 200 a 500 mA, o qual será ligado à bateria e manipulador.
O resistor de 10 Ω x 2 W deve ser usado, caso o circuito seja alimentado por uma fonte de alimentação, de modo a impedir uma corrente excessiva.

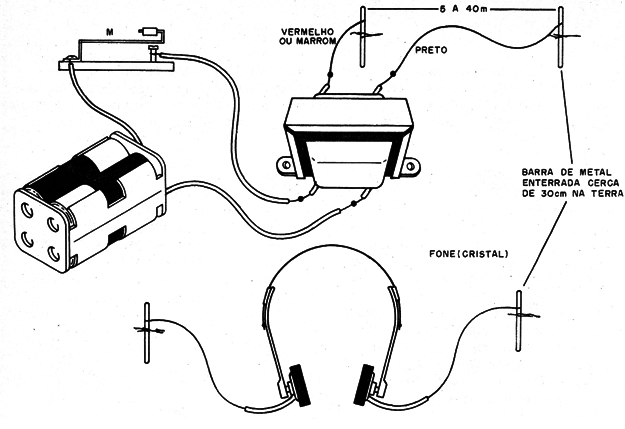

O enrolamento da alta tensão do transmissor é ligado a duas barras de metal cujos detalhes são dados na figura 5, em que temos a disposição dos componentes.
O fone deve ser obrigatoriamente de alta impedância ou de cristal (piezoelétrico) que apresentam maior sensibilidade.

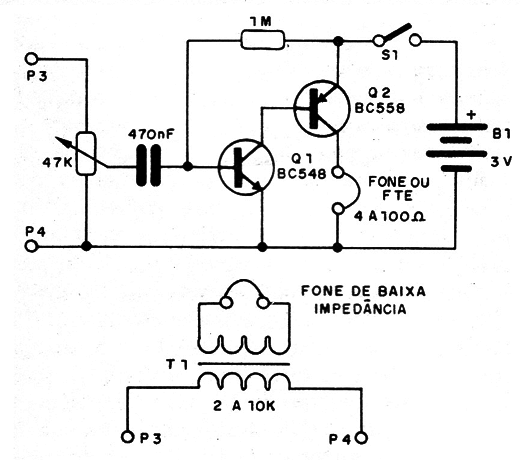

Muito da sensibilidade do circuito depende desse fone, mas podemos melhorar muito o circuito com a utilização de um amplificador comum na recepção, ou mesmo o amplificador mostrado na figura 6.
Este amplificador pode ser instalado numa pequena caixinha de plástico para operação de campo.
O sistema pode ser utilizado por escoteiros como uma forma de se improvisar um comunicador com pouquíssimos componentes.
Um fone de baixa impedância pode ainda ser usado com menor alcance se for ligado a um transformador, conforme mostra a mesma figura.
O transformador pode ser aproveitado de um rádio transistorizado antigo.

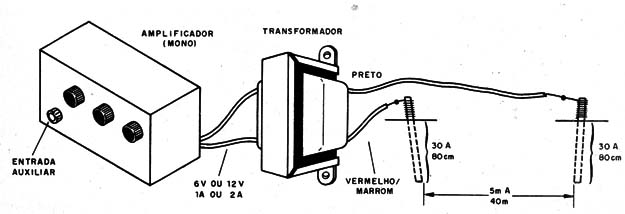

Na figura 7 temos o modo de se utilizar um amplificador comum para transmissão tanto de sinais telegráficos a parir de um oscilador de áudio como a voz, ligando-se um microfone.
Com 10 W de potência e uma boa disposição de barras no solo o alcance pode chegar a 1 km.
As barras de metal devem ficar as mais afastadas quanto seja possível, pelo menos uns 5 metros, para se obter maior alcance.
Também influi o tamanho da barra que deve ter pelo menos 1 metro de comprimento.
Podem ser usadas placas de metal de 20 x 20 a 50 x 50 cm enterradas a pelo menos 1 metro.
Uma possibilidade para aumentar a condutividade do solo consiste em se jogar um pouco de sal no local e depois água.
O desempenho de cada sistema vai depender de muitos fatores.
Para trocar mensagens, veja o Código Morse (ART243 e ALM246).
Dando um toque no manipulador, deve-se ouvir um clique no receptor. O tempo dos cliques determina se temos um ponto ou traço.
O manipulador pode ser de construção caseira (ART1198)
T1 – Transformador – ver texto
M1 – Manipulador
B1 – 6 a 12 V – pilhas, bateria ou fonte
P1, P2 – barras ou placas
Diversos:
Fios, caixa para montagem, solda, etc.
