Um aparelho que utiliza uma tecnologia eletrônica não muito avançada e por isso é acessível até mesmo para os montadores menos experientes é o circuito de luz rítmica. |
Ligado à saída de um equipamento, junto com os alto-falantes, ele faz um conjunto de lâmpadas comuns piscar ao ritmo da música. Com o uso de lâmpadas coloridas pode-se fazer uma decoração muito interessante de um salão para festas.
Neste artigo descrevemos a montagem de um sistema de luzes rítmicas que pode controlar até 300 watts de lâmpadas na rede de 110 V e ser for ligado na rede de 220 V, com os componentes apropriados, pode controlar até 600 watts de lâmpadas. Isso significa que podem ser ligadas em paralelo até mesmo 7 lâmpadas de 40 W ou 12 lâmpadas de 25 W, cercando todo um salão, com um bom efeito decorativo. O leitor pode montar entretanto dois sistemas iguais para ligar um em cada canal de seu sistema de som, dobrando assim a potência do efeito. O importante do circuito é que ele é ligado junto com os alto-falantes, não exigindo desta forma nenhuma modificação no equipamento e além disso utiliza um transformador que o isola, para maior segurança.
Como Funciona
O componente principal deste projeto é um SCR ou Diodo Controlado de Silício que funciona como uma sensível "chave eletrônica" que liga quando sinais elétricos são aplicados ao seu elemento de controle. O elemento de controle é chamado gate ou comporta (normalmente abreviado por g nos circuitos). Assim, o que fazemos é pegar uma parte do sinal de som que iria para os alto-falantes e, através de um transformador, aplicá-lo à comporta do SCR. Retificando este sinal através de um diodo e depois fazendo uma pequena filtragem com um capacitor, podemos controlar sua intensidade através de P1, de modo que ele ligue o SCR apenas nos picos do som, ou seja, quando o som se torna mais forte. Isso é mostrado na figura 1.

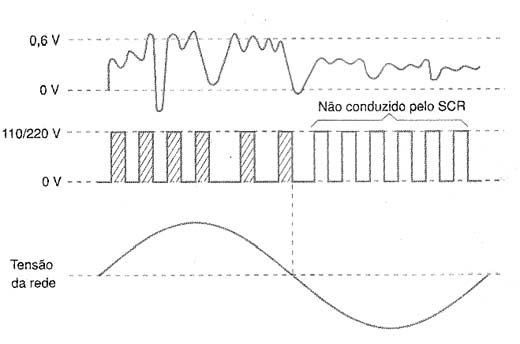

Figura 1 - Comportamento do circuito em função de um sinal de áudio.
Como a música é formada por variações rápidas de intensidade que normalmente seguem seu ritmo, o SCR vai ligar e desligar rapidamente acompanhando-a. O SCR controla justamente a corrente que vai para a lâmpada de modo que ela vai piscar justamente nos momentos em que ele ligar. Veja que é importante a presença de P1 (potenciômetro) pois ele permite que se ajuste o ponto do disparo do SCR conforme o nível de som de cada música.
O resistor R1 é outro elemento importante do circuito pois ele evita que excesso de potência seja drenada do sistema de som, o que poderia saturar o circuito do SCR. Conforme a potência do sistema de som devemos escolher este componente. A tabela abaixo nos dá os valores deste componente para diversos equipamentos de sons comuns:
Tabela:
| Potência do Equipamento | Tipo de Equipamento | Valor de R1 |
| 0 a 10 W | Pequenos rádios, aparelhos de som três em um alimentado por pilhas | 22 ohms x 1 W |
| 10 a 25 W | Amplificadores três em um e som de média potência | 33 ohms x 1 W |
| 25 a 50 W | Três em um médios e amplificadores maiores | 47 ohms x 2 W |
| 50 a 100 W | Som pesado e amplificadores maiores | 100 ohms x 2 W |
Montagem
Na figura 2 temos o diagrama completo do sistema de luz rítmica.

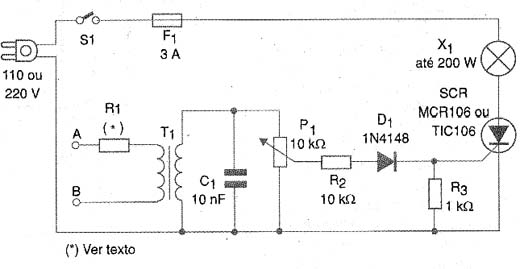

Figura 2 - Diagrama completo do aparelho.
No caso temos a representação de apenas um dos canais. Para um sistema estéreo devem ser montados dois circuitos iguais. A montagem pode ser feita tanto com base numa placa de circuito impresso como ponte de terminais. Se bem que a montagem em ponte de terminais esteticamente não seja a melhor e também cause alguns problemas de espaço, é a mais indicada para os iniciantes.
A disposição dos componentes para esta montagem é mostrada na figura 3.
Figura 3 - Montagem com base numa ponte de terminais.
Para a montagem em placa de circuito impresso temos a disposição mostrada na figura 4.
Figura 4 - Versão da montagem em placa de circuito impresso.
Veja que a polaridade de componentes como o diodo e o SCR precisam ser observadas. O SCR deve ter sufixo B se a rede de energia for de 110 V e sufixo D se for de 220 V. Nos dois casos ele deve ser montado num radiador de calor que nada mais é do que uma chapinha de metal dobrada em "U", conforme mostra a figura da montagem em ponte. O transformador deve ter um enrolamento de 6 V que será ligado do lado de R1, e um enrolamento de 110 V que deve ser ligado do lado de P1. Em princípio qualquer transformador de alimentação pequeno serve.
Para a lâmpada deve ser usado um soquete apropriado ou uma tomada onde serão ligadas as lâmpadas que formam o conjunto de efeito. Uma possibilidade a ser considerada é comprar P1 do tipo com chave. Esta chave passará a ser S1 que liga e desliga o aparelho. Para a conexão do aparelho de som pode ser usada uma barra de terminais com parafusos ou ainda dois bornes comuns.
Prova e Uso
Na figura 5 temos o modo de fazer a ligação do sistema de luz rítmica a um equipamento de som.
Figura 5 - Conexão ao aparelho de som.
Para testes pode ser usada até mesmo a saída de fone de um radio de pilhas.
Feita a conexão, alimentamos o sistema de luz rítmica e ligamos o aparelho de som a médio volume. Depois ajustamos P1 do sistema de luzes rítmicas até que elas comecem a piscar a acompanhando a música. Para teste pode ser usada uma lâmpada menor, de 5 a 25 W, por exemplo. Nunca use lâmpadas eletrônicas ou fluorescentes neste circuito. Se a lâmpada piscar de forma muito acentuada, podemos aumentar sua inércia fazendo com que a resposta tenda para os sons agudos, aumentando o valor de C1. Na figura 6 mostramos como devem ser ligadas as lâmpadas para formar um conjunto conectado a saída do sistema de luzes rítmicas.

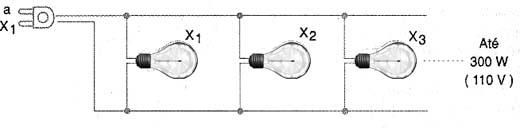

Figura 6 - Alimentando um conjunto de lâmpadas.
Completada a montagem e verificado o funcionamento será interessante arranjar uma caixa plástica ou de madeira para instalar o equipamento. Para usar, sempre que modificar a música ou alterar o volume do equipamento de som, reajuste P1.
LISTA DE MATERIAL
Semicondutores:
SCR - TIC106-B ou D - conforme rede de energia - diodo controlado de silício - ver texto
D1 - 1N4148 ou 1N4002 - diodo de silício
Resistores: (1/8 W. 5%)
R1 - ver tabela - conforme potência do equipamento de som
R2 - 10 k ohms - marrom, preto, laranja
R3 - 1 k ohms - marrom, preto, vermelho
P1 - 10 k ohms - potenciômetro lin ou log
Capacitores:
C1 - 10 nF (103) - cerâmico
Diversos:
F1 - Fusível de 5 A
T1 - Transformador com primário de 110 V e secundário de 6 V com corrente de 200 a 500 mA
X1 - Lâmpadas incandescentes até 300 W (rede de 110) e até 600 W (rede de 220 V).
S1 - Interruptor simples
Placa de circuito impresso ou ponte de terminais, suporte para fusível, radiador de calor para o SCR, cabo de força, caixa para montagem, botão para o potenciômetro, fios, solda.
