Uma montagem simples, que pode ser realizada com poucos componentes de baixo custo, mas que tem um bom efeito sobre estudantes, amadores e mesmo iniciantes da eletrônica é a de um rádio AM. A satisfação obtida ao se observar o equipamento montado pelas próprias mãos "falar", é algo que nenhum professor esquece. O projeto que descrevemos nesse artigo é ideal para esse tipo de aplicação, captando com facilidade as estações de ondas médias locais.
Descrevemos a montagem de um simples rádio AM que pode sintonizar, com uma pequena antena, as estações de ondas médias locais, oferecendo a reprodução num pequeno alto-falante.
O rádio funciona com duas ou quatro pilhas pequenas e tem boa qualidade de som, mesmo considerando-se o reduzido número de componentes utilizados.
Como se trata de montagem muito simples, que pode ser realizada numa ponte de terminais, trata-se de algo que pode ser muito útil para ensinar a soldar.
Evidentemente, nas escolas pode-se utilizar essa montagem como tema transversal para ensinar como funciona o rádio, os diodos detectores e como as ondas se propagam.
Num curso técnico, serve para ensinar os processos de modulação e detecção e dar conceitos sobre sensibilidade e seletividade.
Como Funciona
O circuito é dos mais simples, sendo tecnicamente denominado "de amplificação direta".
Nesse circuito a bobina em conjunto com CV formam o circuito ressonante que determina qual estação vai ser sintonizada.
Assim, dependendo do ajuste de CV, os sinais de todas as estações que chegam à antena passam para a terra menos aquele que corresponde à freqüência sintonizada.
Esse sinal é uma corrente de alta freqüência que transporta a informação, ou seja, o som que consiste numa componente de baixa freqüência.
A separação desses sinais é feita pelo diodo D1 e depois passa através de C1 para um circuito amplificador formado por dois transistores.
Esses transistores estão ligados na configuração Darlington em que suas capacidades de amplificação ou ganhos se multiplicam.
Usando dois transistores de ganho 100, por exemplo, obtemos um ganho final de 100 x 100 = 10 000 vezes.
O sinal amplificado pode então ser aplicado ao alto-falante onde é feita sua reprodução.
Como o circuito tem baixa sensibilidade, é preciso usar uma antena se as estações locais forem fracas.
Um pedaço de fio comum de 2 metros a 10 metros serve para isso. Ele pode ficar esticado ou jogado em qualquer lugar para poder funcionar como antena, conforme mostra a figura 1.
![A antena A antena](/images/stories/artigos8/art0542_01.jpg)
A ligação à terra pode ser feita em qualquer objeto de metal, ou mesmo segurando entre os dedos a ponta do fio, caso em que nosso corpo (sem perigo algum) serve de terra.
Um ponto importante a ser analisado neste circuito é a sua capacidade de separar as estações ou seletividade,

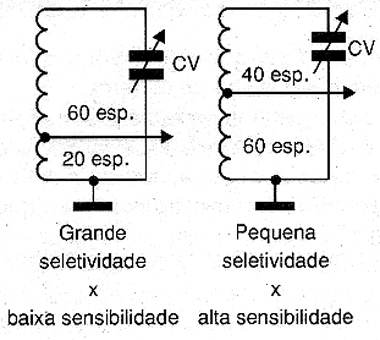

Ela depende do ponto em que a tomada na bobina é feita, conforme mostra a figura 2.
![Dependendo do ponto temos uma sensibilidade diferente. Dependendo do ponto temos uma sensibilidade diferente.](/images/stories/artigos8/art0542_02.jpg)
Se ligarmos essa tomada muito próxima do extremo em que está a antena, o circuito terá pouca seletividade e maior sensibilidade. Em outras palavras ele pode pegar mais facilmente as estações, mas terá dificuldade em separar duas estações próximas.
Se ligarmos a tomada muito próxima do lado de terra, a seletividade aumenta, mas a sensibilidade diminui.
Montagem

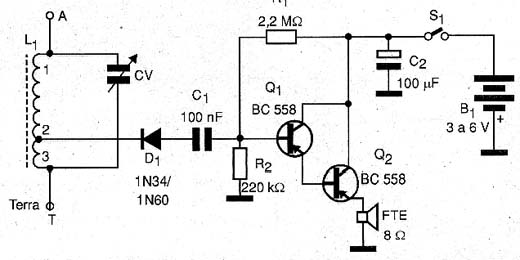

Na figura 3 temos o diagrama completo do Rádio AM.
![Diagrama completo do rádio AM. Diagrama completo do rádio AM.](/images/stories/artigos8/art0542_03.jpg)

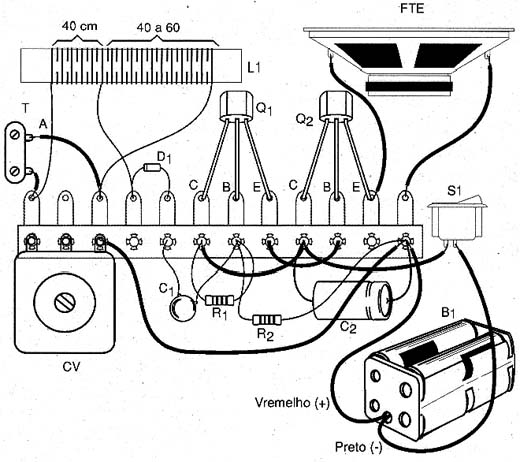

A montagem com base numa ponte de terminais é mostrada na figura 4, sendo a técnica recomendada para o caso de matérias eletivas em que os montadores devam aprender a soldar.
![Montagem do rádio AM numa ponte de terminais. Montagem do rádio AM numa ponte de terminais.](/images/stories/artigos8/art0542_04.jpg)

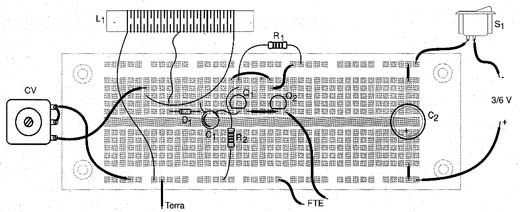

Para os cursos técnicos, recomenda-se a montagem em matriz de contanto ou mesmo placa de circuito impresso. A disposição dos componentes na matriz é mostrada na figura 5.
![A mesma montagem na matrix de contato. A mesma montagem na matrix de contato.](/images/stories/artigos8/art0542_05.jpg)
A bobina é formada por 30 + 50 espiras de qualquer fio esmaltado entre 26 e 32 num bastão de ferrite de 10 cm a 25 cm de comprimento.
Esse bastão, com diâmetro entre 0,8 e 1,2 cm pode ser obtido de qualquer rádio antigo fora de uso.
O alto-falante e o capacitor variável também podem ser retirados de um rádio velho que já funcione mais.
O variável deve ser do tipo de AM. Se for de um rádio de duas faixas (AM/FM) o leitor deve experimentar qual dos lados (terminais) corresponde ao AM, conforme mostra a figura 6.
![Verifique qual lado tem os terminais AM. Verifique qual lado tem os terminais AM.](/images/stories/artigos8/art0542_06.jpg)
Ao ligar o lado de FM, o leitor vai notar que o rádio não muda de estação.
O acabamento final do rádio pode ser feito com sua instalação numa caixinha plástica.
Na figura 7 mostramos como agregar um controle de volume.
![Colocando um controle de volume Colocando um controle de volume](/images/stories/artigos8/art0542_07.jpg)
Prova e Uso
Ligue a antena e acione S1. O rádio deve estar em local de recepção fácil.
Laboratórios, salas com muitas lâmpadas fluorescentes e equipamentos eletrônicos ligados (computadores) causam interferências, dificultando a recepção dos sinais.
Sintonize uma estação local verificando a qualidade do som.
Se o som sair distorcido com as estações mais fortes, reduza o valor de R2.
Se as estações misturarem pode ser necessário re-enrolar a bobina mudando a posição da tomada que passará a 20 + 60 espiras.
Uma experiência interessante consiste em usar 10 + 20 espiras e ligar o rádio à noite.
Estações internacionais de ondas curtas podem ser captadas, utilizando-se uma antena longa, com pelo menos 10 metros de comprimento.
Q1, Q2 - BC558 - transistores PNP de uso geral
D1 - 1N34 - diodo de germânio
R1 - 2,2 M ? x 1/8 W - resistor - vermelho, vermelho, verde
R2 - 220 k ? x 1/8 W - resistor - vermelho, vermelho, amarelo
C1 - 100 nF - capacitor de poliéster ou cerâmico
C2 - 100 µF x 12 V - capacitor eletrolítico
FET - alto falante de 5 a 10 cm x 8 ? ou mais
S1 - Interruptor simples
L1 - Bobina - ver texto
CV - capacitor variável - ver texto
B1 - 3 ou 6 V - 2 ou 4 pilhas pequenas
Diversos:
Ponte de terminais, placa de circuito impresso ou matriz de contactos; fios, solda, suporte de pilhas, antena, etc.
