Este kit é uma ótima ferramenta de uma montagem rápida, de baixo custo e que envolve muito aprendizado. Excelente para dar o primeiro passo no mundo da tecnologia, compreendendo eletrônica, física e trabalho manual.
O Mooca PAPER é uma série de personagens e temas que trazem um pouco de contexto para uma montagem de um circuito eletrônico que acende um LED, usando uma bateria, fita condutiva e a chave liga e desliga criado pela dobra do papel.
O KIT

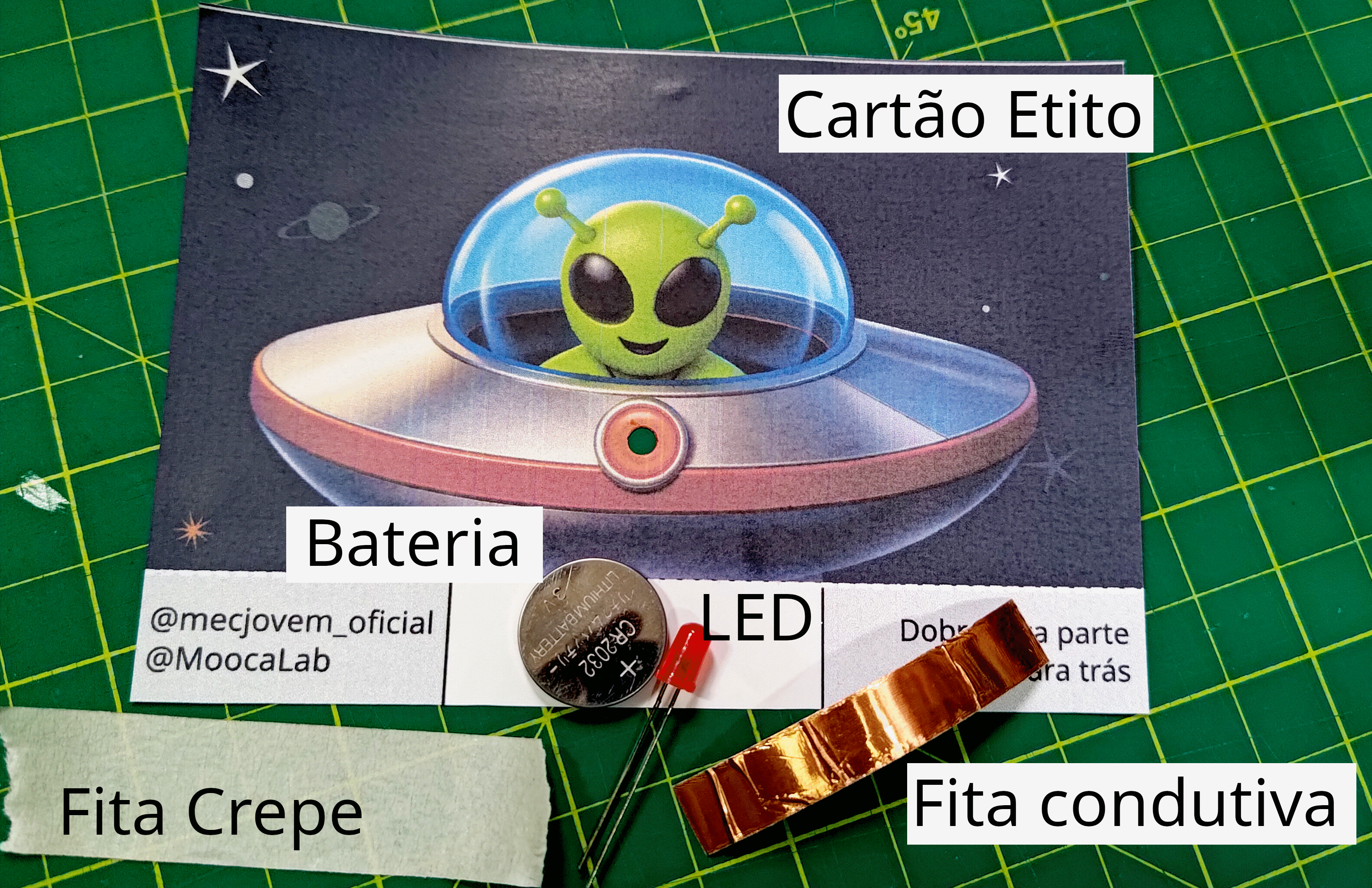

O Kit contém uma bateria, um LED, fita condutiva, fita crepe e o cartão do personagem.
A Montagem
Coloque na mesa todos os itens que vem no kit. Pegue o cartão e coloque a parte branca, onde temos o esquema desenhado voltado para cima.

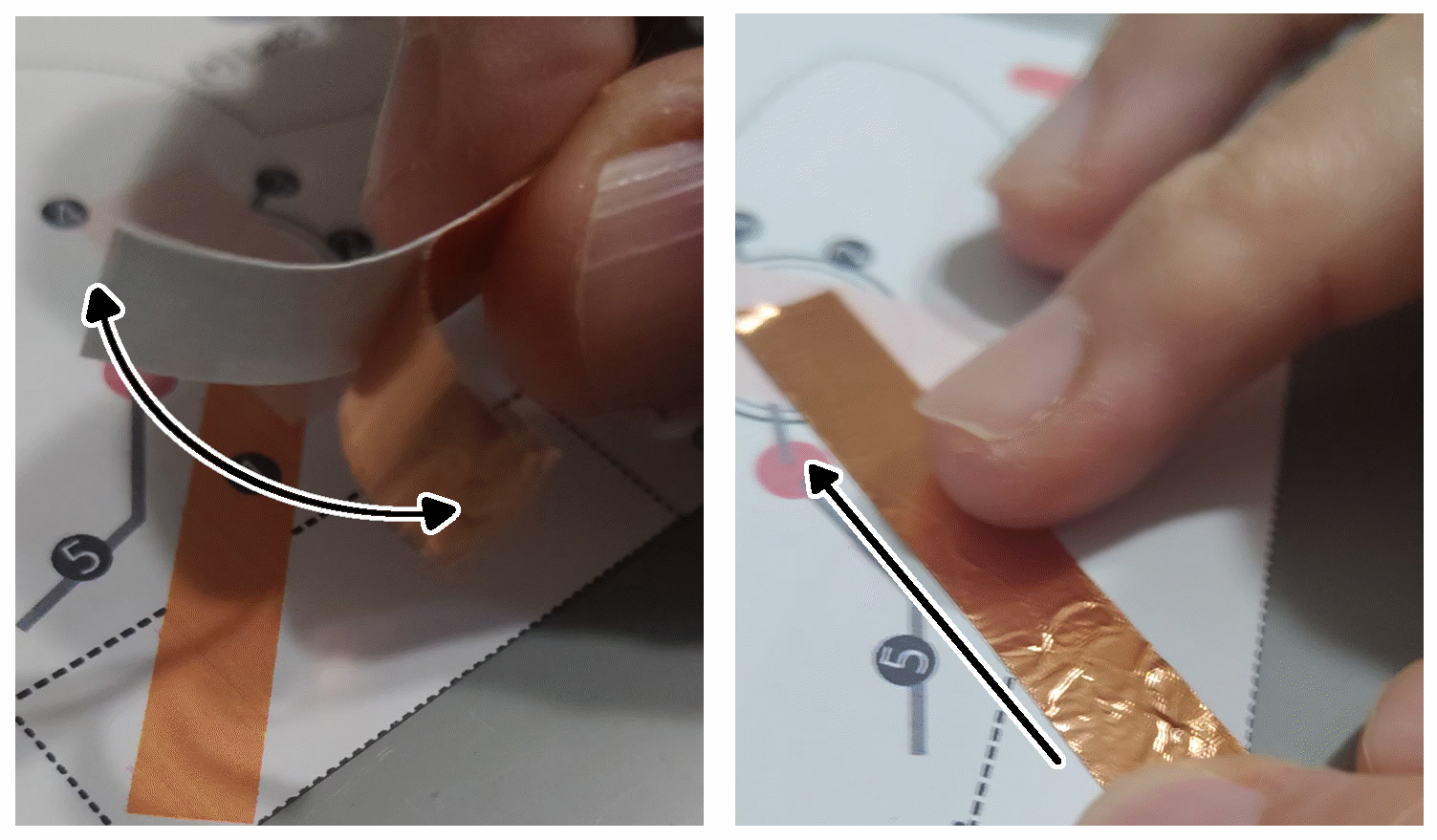

Pegue a fita condutiva, ela é uma fita adesiva que contém cobre em sua composição. O cobre é um metal condutor, o que significa que ela é capaz de conduzir eletricidade. Retire mais ou menos 1 cm da fita da base em que ela está colada. Cole a ponta na área demarcada no esquema elétrico, e cuidadosamente cole o restante da fita.

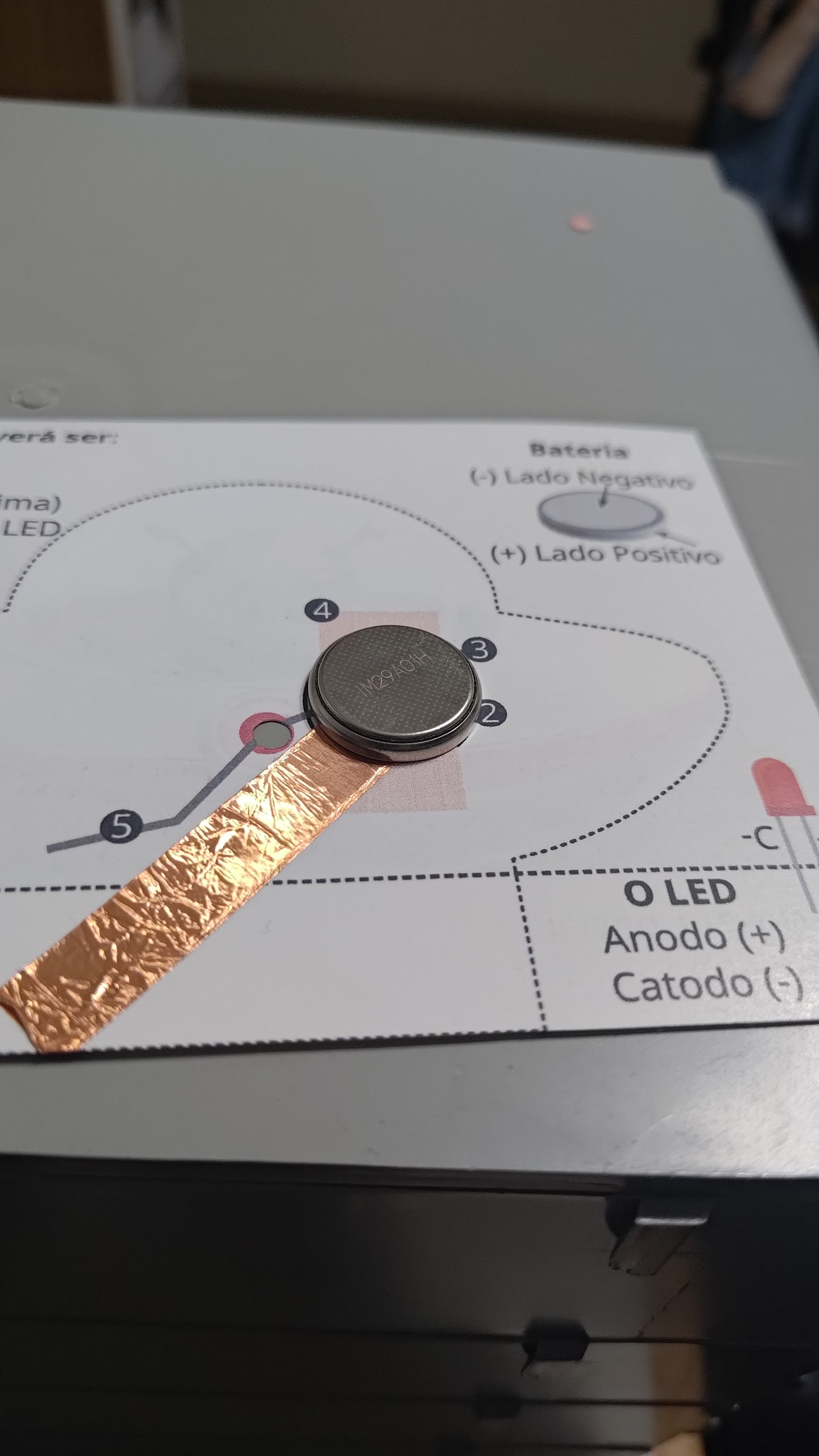

O próximo passo é pegar a bateria, e ver qual é o lado positivo e negativo. Existe um sinal de (+) indicando o lado positivo. Este lado positivo deverá ficar em contato com a fita cobreada.

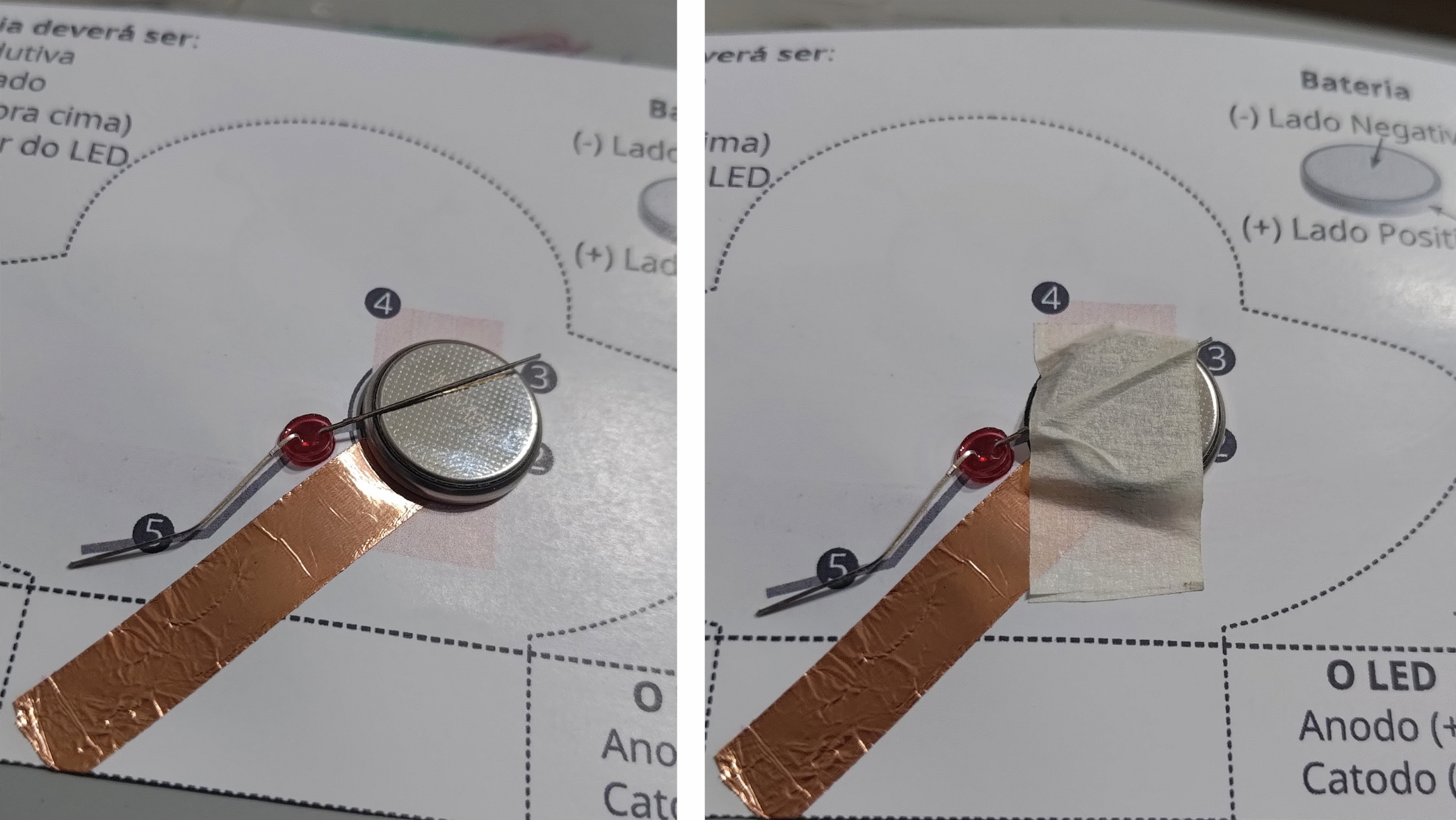

Depois pegamos o LED, e aqui temos que encontrar o pino positivo e o negativo. O pino mais comprido é o pino positivo, o qual chamamos de Anodo e o pino menor chamamos de Catodo. Agora vamos colocar o LED no buraco que existe no cartão , lembrando de qual é o pino menor (o negativo), pois iremos dobrá-lo sobre a bateria. Depois dobramos o pino positivo do LED conforme o desenho do esquema do cartão. Com a fita Crepe, vamos prender a bateria no cartão, mas aproveitamos e prendemos o pino menor (negativo) na bateria.
Para finalizarmos a montagem vamos dobrar o papel sobre a linha pontilhada, e note que a fita condutiva encosta no pino maior do LED quando dobramos totalmente o cartão.
E pronto, o LED acenderá, pois a dobra do papel se tornou uma chave liga e desliga.

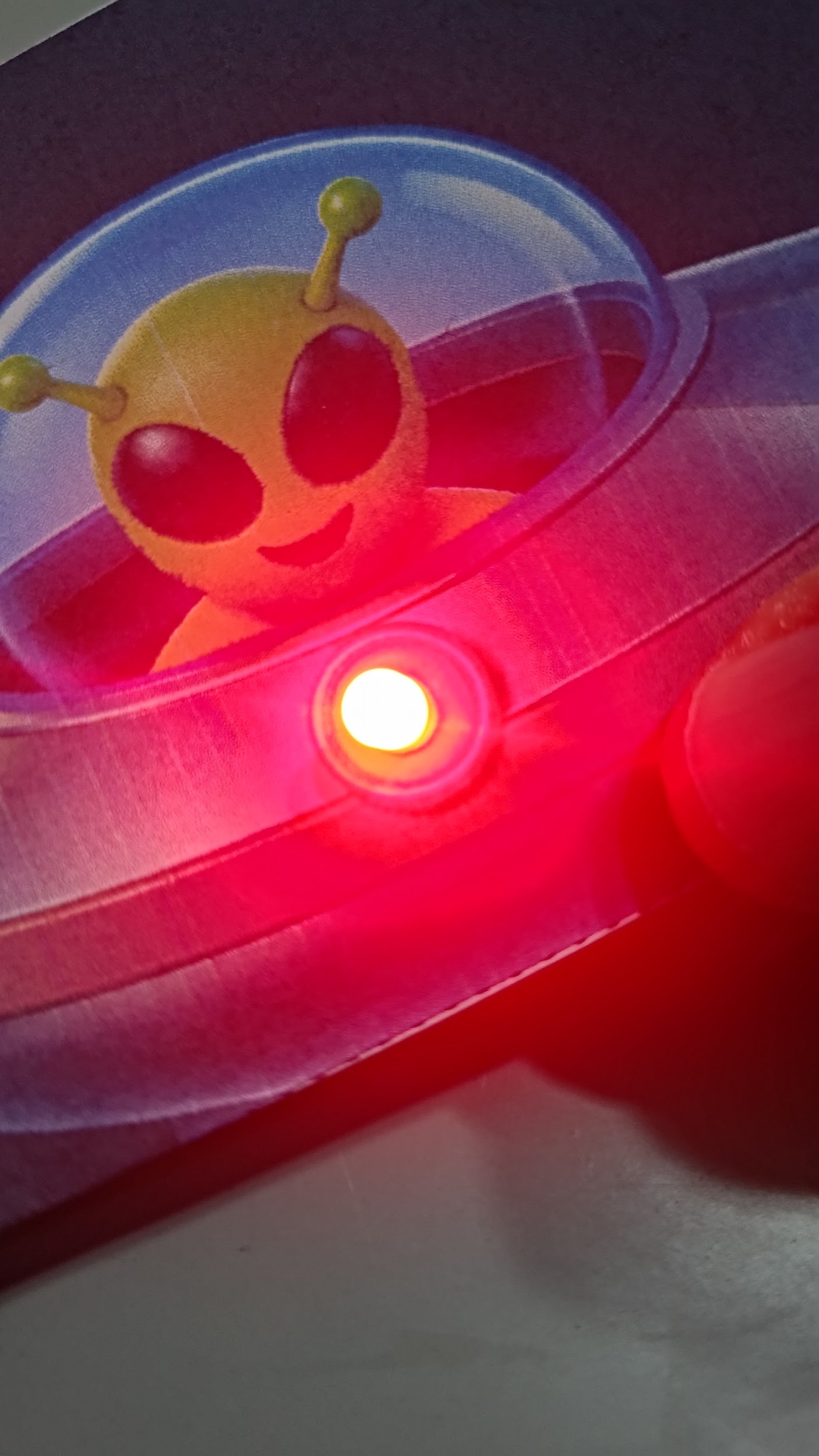

Oba, o LED acendeu ….
Como Funciona
Agora que montamos e o LED da nave do Etito funcionou, vamos compreender o seu funcionamento e aprendermos um pouco sobre eletrônica.
A bateria tem dois tipos de materiais que ao entrarem em contato, fazem com que os elétrons circulem , criando uma corrente elétrica. O lado negativo da bateria tem um material que tem elétrons de sobra, e o lado positivo um material que tem elétrons de menos, quando colocamos um fio ou fita condutiva, estes materiais trocam elétrons até o momento de ambos terem a mesma quantidade de elétrons, é o momento em que falamos que a pilha está “gasta”.
Esta ligação que fazemos do lado ou polo positivo com o polo negativo da bateria, é chamado de circuito, e por ser elétrico chamamos de circuito elétrico ou circuito eletrônico.
Mas em nosso circuito colocamos mais 2 elementos, um LED e a chave liga e desliga.
O LED é um “Diodo que Emite LUZ”, ou seja, ele começará a emitir uma luz assim que os elétrons passarem por ele. O LED, por ser um diodo, ele tem lado positivo e negativo e se invertemos a posição como o ligamos ele não funciona, pois os elétrons fluem dentro do diodo numa única posição.
A chave liga e desliga é o contato que fazemos ao dobrar a fita condutiva sobre o pino do LED. Ao encostarmos a fita condutiva no pino do LED, o circuito fica fechado, onde os elétrons começam a fluir de um polo da bateria para o outro, passando pelo LED que começará a emitir luz.
O Circuito Eletrônico
Na figura temos o circuito elétrico que representa a montagem, estes símbolos são reconhecidos mundialmente por todos os engenheiros quando tratamos de circuitos eletrônicos.
Cada símbolo representa um tipo de componente, assim fica fácil ver o esquema elétrico de qualquer lugar do mundo e montar.
Até o Etito que vem de outro planeta poderá montar um circuito conhecendo o que cada símbolo representa.
O que pode dar errado?
É muito comum dar problemas nas montagens eletrônicas, fazem parte do dia a dia do engenheiro, por isso enumeramos os problemas que acontecem para facilitar todas as montagem.
Se depois que você montou tudo e não acendeu o LED, verifique se o LED está na posição correta, positivo e negativo, se estiver invertido é só colocar na posição correta. O mesmo pode acontecer com a bateria, se ela estiver invertida em relação ao LED, ele não acenderá, coloque então a bateria no local correto.
Verifique se não tem sujeira e mau contato entre a bateria e a fita condutiva, ou os pinos do LED com a bateria ou com a fita condutiva quando fecha.
Se a fita condutiva rasgar por algum motivo faça uma pequena dobra e cole sobre a outra parte, ou você poderá colocar um pedaço de fio elétrico no lugar da fita, ou até mesmo alguns papéis laminados, ou comprar em lojas de eletrônica mais fitas condutiva.
