Publicado em 1997, este artigo ainda é bastante atual pelos componentes que usa, se bem que seja mais recopmendado como montagem experimental, pelo seu princípio de funcionamento. Recomenda-se que use componentes de sucara. Este circuito faz com que que com o som de um equipamento de som amplificador acione uma pequena lâmpada neon que piscará ao ritimo da música. O circuito pode ligado a amplificadores de 2 a 100 watts de potência e a energia para a lâmpada é obtida do próprio amplificador, não havendo necessidade de fonte externa.
Recomendamos o seu uso em feiras de ciências e demonstrações didáticas já que ele tanto pode ser utilizado para demonstrar como som pode ser convertido em luz num experimento de transformação de energia como também para explicar o princípio de funcionamento dos transformadores comuns e das lâmpadas neon.
Um ponto0 importante deste circuito que deve ser ressaltado é que a energia que ele precisa para operar é obtida do próprio amplificador e por isso ele não precisa ser ligado a pilhasbaterias ou outra fonte de energia.
FUNCIONAMENTO
As variações de corrente que correspondem ao som são aplicadas ao enrolamento de baixa tensão de um pequeno transformador. Deste modo ocorre a indução de alta tensão no seu outro enrolamento e esta tensão tem as mesmas variações do som que está sendo reproduzido.
Esta tensão é suficiente para acender uma pequena lâmpada neon que precisa de pelo menos 80 volts para isso. Desta forma a pequena lâmpada passa a piscar no mesmo ritmo da música que é executada no sistema de som.
MONTAGEM
Na figura 1 temos o diagrama completo do sistema de micro luz rítmica neon.
![Diagrama completo do sistema de micro luz. Diagrama completo do sistema de micro luz.](/images/stories/artigos8/art0458_01.jpg)

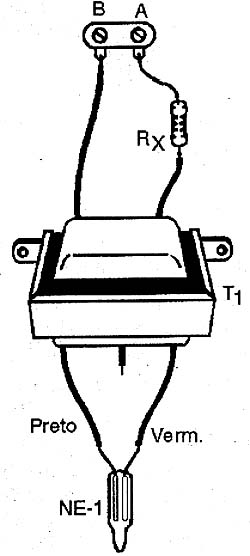

Na figura 2 temos o aspecto real da montagem.
![Como a montagem deve ficar. Como a montagem deve ficar.](/images/stories/artigos8/art0458_02.jpg)
O transformador e o resistor podem ser instalados no interior de uma pequena caixa plástica. O valor do resistor depende da potência do amplificador que vai ser usado, conforme a seguinte tabela:
Potência por canal Rx
0 a 2 watts sem resistor
2 a 5 watts 4,7 ? x 0,5 W
5 a 10 watts 10 ? x 1 W
10 a 25 watts 22 ? x 1 W
25 a 50 watts 47 ? x 2 W
Se seu sistema for estereofônico você pode montar uma luz rítmica como esta para cada canal.
O transformador é de qualquer tipo usado em fontes de alimentação com enrolamento primário de 110 V ou 220V e secundário com qualquer tensão entre 4 e 12 volts e corrente entre 50 mA e 300 mA.
A lâmpada neon é comum NE-2H ou equivalente.
PROVA E USO
O circuito é ligado nos alto-falantes ou nas saídas de cada canal do amplificador.
Ajuste o volume do amplificador para que a lâmpada pisque acompanhando o som reproduzido.
O QUE EXPLICAR
Verifique como funciona o transformador e explique de que modo ele aumenta a tensão de saída do amplificador de modo a poder alimentar uma lâmpada neon que precisa de 80 V para acender.
Explique porque ocorrem as variações de brilho com os sons.
SUGESTÕES
Se você colocar dois eletrodos para que uma pessoa segure e ligá-los ao ponto em que está a lâmpada neon (a lâmpada neon deve ser retirada), teremos a transmissão da sensação sonora pela pele na forma de choques.
Esta sensação deve ser controlada com cuidado pelo volume do amplificador.
T1 - Transformador - ver texto
NE-1 - lâmpada neon comum
Rx - resistor - ver texto
Diversos:
Caixa para montagem, ponte tipo antena/terra, fios, solda, etc.
