Com apenas um circuito integrado é possível gerar sons de diversos bichos como o leão, o elefante, a foca, o cuco, o cavalo, a vaca, a ovelha e o canário
O circuito integrado contém um gerador de sons e uma memória que simplifica bastante o projeto e garante um grande realismo na reprodução dos sons.
O circuito integrado UM5003 da empresa coreana UMC é apresentado em duas versões: UMC5003-01 que tem os sons programados de leão, elefante, foca e cuco e na versão UM5003-02 que tem os sons de cavalo, vaca, ovelha e canário.
Se bem que o mercado de componentes em nosso país seja problemático e nem sempre possamos dizer que os circuitos integrados como este possam ser encontrados com facilidade, o leitor pode ter a sorte de encontrá-lo em uma das versões possíveis e assim o projeto que descrevemos pode ser realizado com facilidade.
A escolha do som que o circuito vai reproduzir depende da programação que tanto pode ser feita por meio de um jumper como a partir de uma chave seletora dependendo da aplicação.
O circuito pode ser alimentado por tensões de 2,5 a 4,5 Volts e excita diretamente um pequeno alto-falante usando apenas um transistor comum para isso.
Quando o circuito é acionado pelo pressionar de uma chave (ou de um sensor) dependendo da aplicação, o som do bicho correspondente à programação é emitido e ao mesmo tempo um led (opcional) acende.
Os poucos componentes usados garantem uma montagem compacta que pode ser instalada em brinquedos e outras aplicações.
COMO FUNCIONA
O circuito integrado UM5003 faz tudo já que contém os sons programados conforme a versão. Para selecionar o som desejado, conforme tabela dada a seguir, basta conectar o botão de acionamento S1 à entrada correspondente:
| Entrada | UM5003-01 | UM5003-02 |
| 9 | Leão | Cavalo |
| 10 | Elefante | Vaca |
| 11 | Foca | Ovelha |
| 12 | Cuco | Canário |
Quando S1 é pressionado por um momento o circuito é acionado e produz o sinal correspondente que aparece na saída 3 ligada à base de um transistor amplificador. Este transistor tem por carga um pequeno alto-falante que reproduz o som correspondente.
O único ajuste que temos é de P1 para a velocidade de reprodução.
MONTAGEM

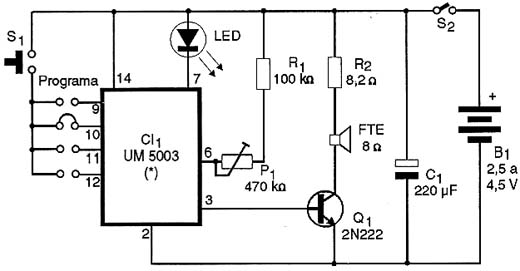

Na figura 1 temos o diagrama completo do aparelho que imita sons de bichos.
Diagrama completo do gerador de sons de bichos

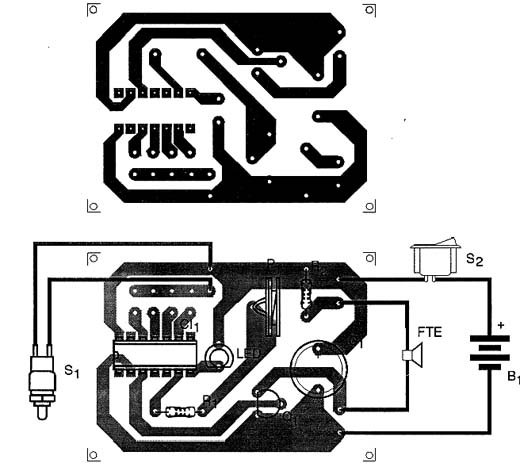

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
Placa de circuito impresso do gerador de som de bichos
O circuito integrado pode ser soldado diretamente na placa de circuito impresso. Os resistores são de 1/8W e P1 é um trimpot. O alto-falante é do tipo miniatura de 2,5 a 5 cm e até pode ser aproveitado de algum rádio transistorizado fora de uso.
O transistor admite equivalentes e a alimentação pode vir de pilhas comuns ou bateria. No caso de bateria, como o consumo é baixo, os terminais podem ser soldados diretamente nos fios de alimentação.
PROVA E USO
Programa o som do bicho desejado por meio de um jumper e acione S1. Apertando S1 o som correspondente deve ser emitido. Ajuste P1 para que ele pareça o mais real quanto possível.
Depois é só instalar definitivamente o aparelho.
LISTA DE MATERIAL
Semicondutores:
CI-1 - UM5003 - circuito integrado - ver texto
Q1 - 2N2222 - transistor NPN de uso geral
LED - LED vermelho comum
Resistores: (1/8W, 5%)
R1 - 100 k?
R2 - 8,2 ?
P1 - 470 k ? - trimpot
Capacitores:
C1 - 220 uF/6V - eletrolítico
Diversos:
FTE - 8 ? x 2,5 a 5 cm - alto-falante
S1 - Interruptor de pressão NA ou sensor
S2 - Interruptor simples
B1 - 2,5 a 4,5 V - pilhas ou bateria
Placa de circuito impresso, caixa para montagem, fios, solda, etc.
Obs: Não tente montar este circuito antes de encontrar o circuito integrado que atualmente é bastante difícil de obter.
