Muito popular no início do século passado, esse tipo de barco com motor de propulsão de jato d'água fez a alegria de muitas gerações. O objetivo deste artigo é resgatar essa alegria e o prazer de ver uma montagem em funcionamento, tudo isso utilizando materiais de baixo custo.
Luiz Henrique C. Bernardes Luiz Henrique C. Bernardes
Nota: Se bem que seja um projeto publicado numa Mecatrônica Fácil de 2005, este projeto é atualíssimo, sendo indicado para os professores que ensinam tecnologia tanto no nível fundamental como médio.

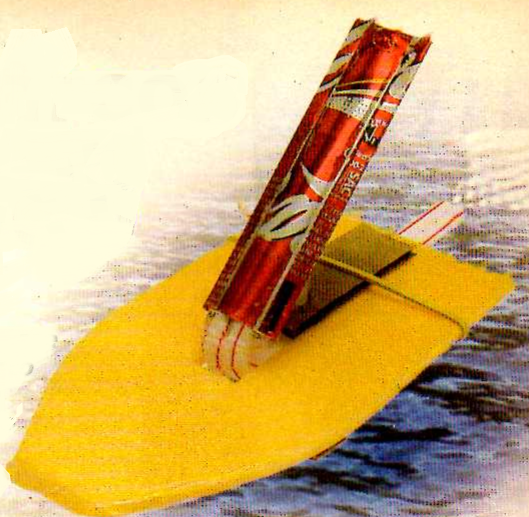

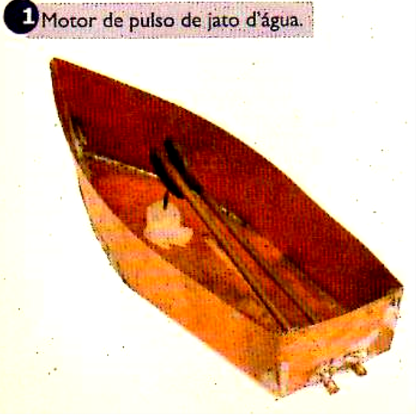

Que tal montar um brinquedo que se movimenta sem energia elétrica, solar ou atômica? Sim, esse barquinho se movimenta através de um motor térmico de pulso de jato d'água. Tudo começou com o inventor inglês Thomas Piot que, em 1891, patenteou o motor de pulso de jato d'água. Este motor nada mais era do que um tubo em espiral com as saídas para traz do barco (figura 1).
A popularidade desses barcos se espalhou rapidamente em vários países. Em 1916 o americano Charles McHugh patenteou um sistema com diafragma especifico para uso em brinquedos. O nome "Pop-Pop", se originou nos idos de 1920, também chamado de "Toc-Toc", "Put-Put", "Phut-Phut" e "Puet-Puet". O declínio começou depois da Segunda Guerra Mundial onde os motores elétricos, pilhas e plásticos proporcionaram a montagem de brinquedos mais sofisticados, mas ainda hoje vários modelos são fabricados artesanalmente na Índia.
COMO FUNCIONA?

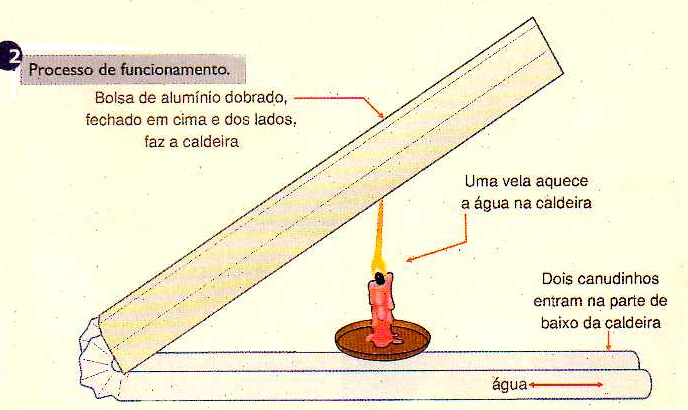

Para iniciar temos que colocar água dentro do motor, depois acender o fogo que irá ferver a água que está dentro da espiral (ou diafragma). Com isso, será gerado vapor que irá se expandir e gerar um pulso de água, fazendo com que o barco se locomova para frente. Com a expulsão da água, será criado um vácuo que fará com que novamente entre água dentro da espiral (ou diafragma) e o ciclo se repetirá constantemente. Veja a figura 2 o processo de funcionamento.
MONTAGEM DO BARCO COM MOTOR DE DIAFRAGMA

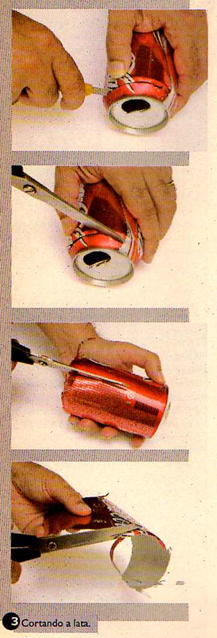

Antes de começar, veja o box de segurança. Para fazer o motor, corte uma lata de refrigerante (figura 3) de modo que fique corno uma folha de alumínio. Cuidado para não amassar a folha para não prejudicar o funcionamento do motor.

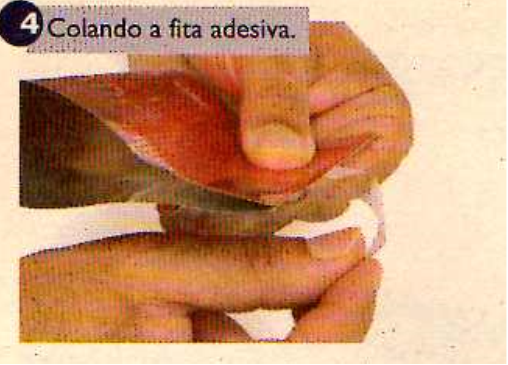

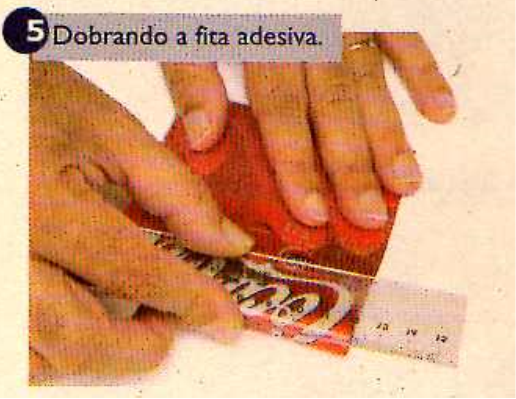

Coloque uma fita adesiva entre as duas extremidades da chapa (figura 4). Com o auxílio de uma régua dobre a chapa de alumínio (figura 5).

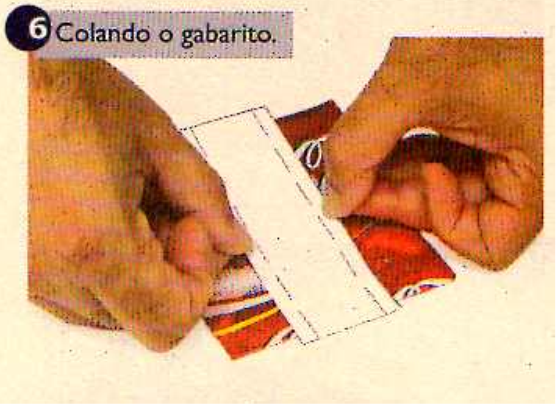

Faça um gabarito conforme esquema disponibilizado em nosso site e cole na chapa dobrada com fita adesiva (figura 6).

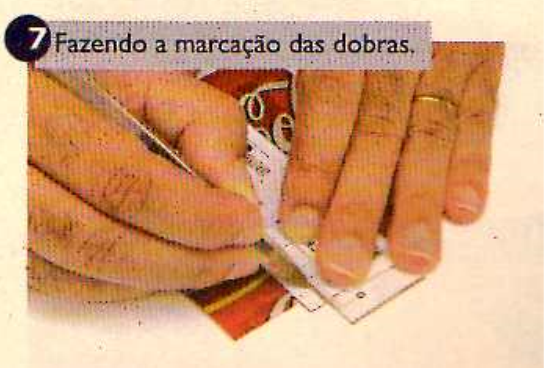

Com o auxílio de uma caneta, faça as marcações das dobras (figura 7).

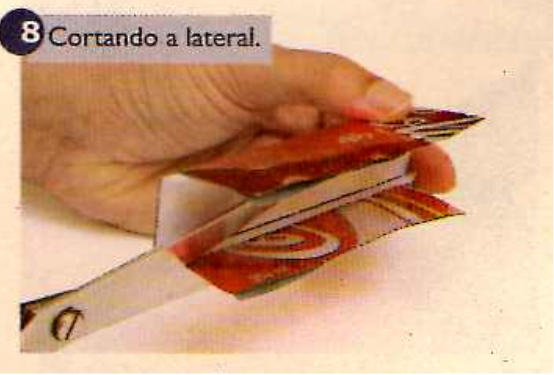

Utilizando a régua novamente, faça as dobras e corte as laterais conforme a figura 8.

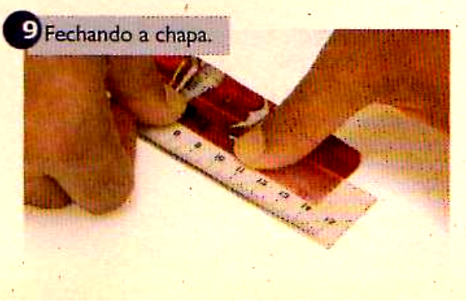

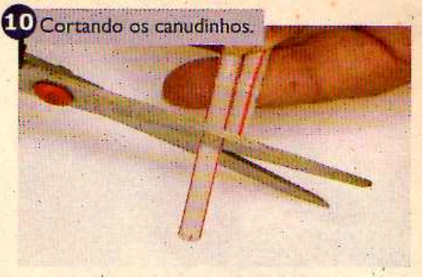

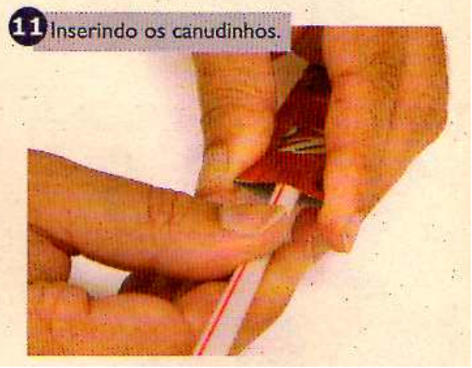

Ainda com a régua, amasse as laterais de tal maneira que feche a chapa (figura 9), cuidado para não vincar demais o alumínio que pode provocar a quebra na dobra. Dessa maneira, formamos um "bolso" de alumínio com uma abertura e três laterais fechadas que será o nosso "motor". Pegue dois canudinhos de refrigerantes flexíveis e corte conforme ilustra a figura 10. Com cuidado insira os canudinhos dentro da abertura do motor conforme ilustra a figura 11.

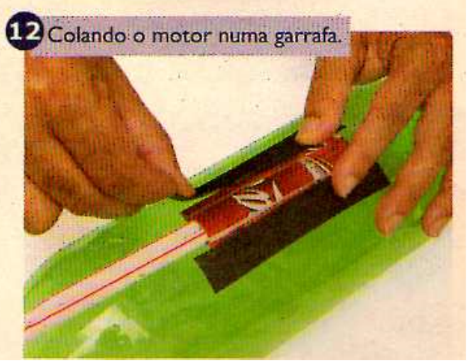

Para fazer a forma convexa, utilize uma garrafa de refrigerante de 2 litros colando o motor com o auxílio de fitas adesivas nas laterais (figura 12).

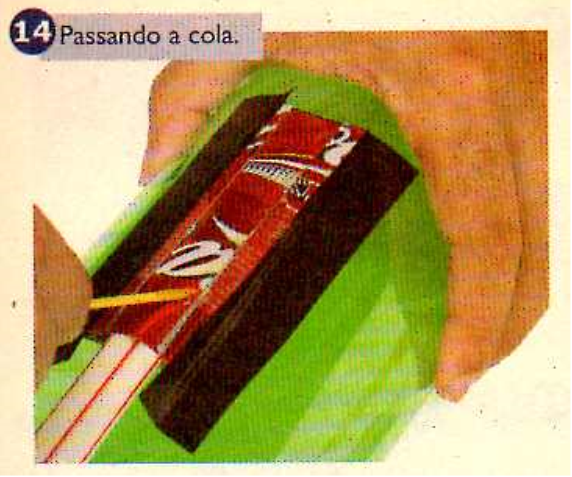

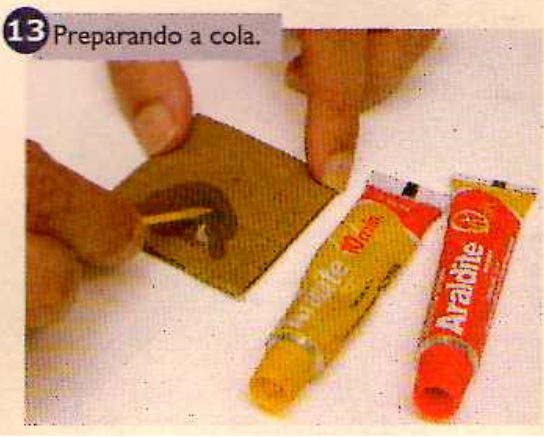

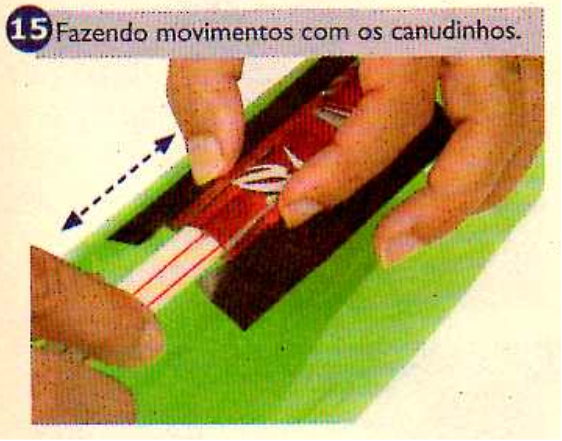

Prepare a cola Araldite (figura 13) e passe nas emendas das laterais do nosso motor, não esqueça dos cantos superiores (figura 14). O importante aqui não é a quantidade, mas sim conseguir selar o nosso motor. Para que a cola entre nas chapas de maneira mais eficiente, faça alguns movimentos de retirar e colocar os canudos dentro do motor (figura 15). Espere secar completamente horas).

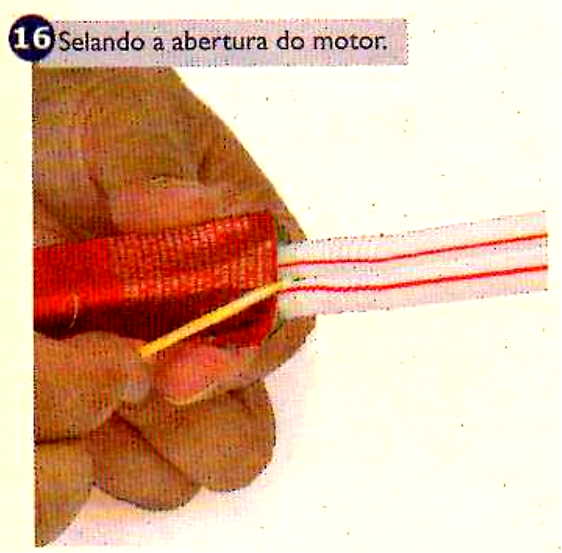

Em seguida cole os canudos no motor e sele a abertura (figura 16). Feito isso utilize silicone de construção para completar a selagem do motor e deixá-lo em um ângulo de 30 graus em relação aos canudinhos.

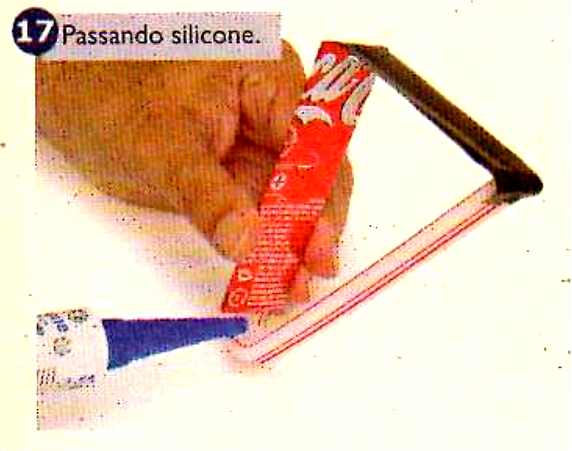

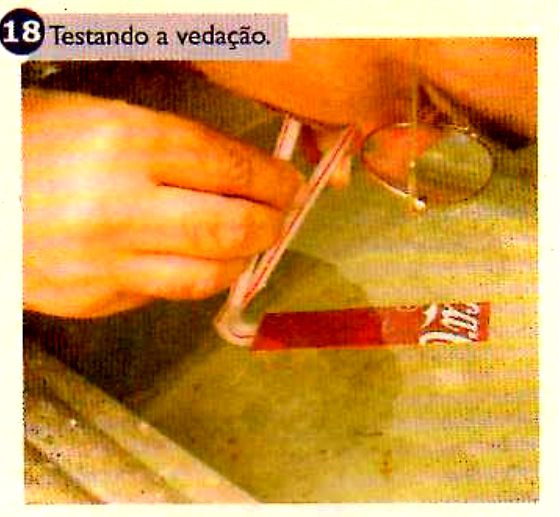

Passe silicone também em cima da Araldite, nas laterais (figura 17). Depois de totalmente seco, faça o teste (figura 18) para ver se o motor está totalmente selado, se não corrija as falhas com silicone.

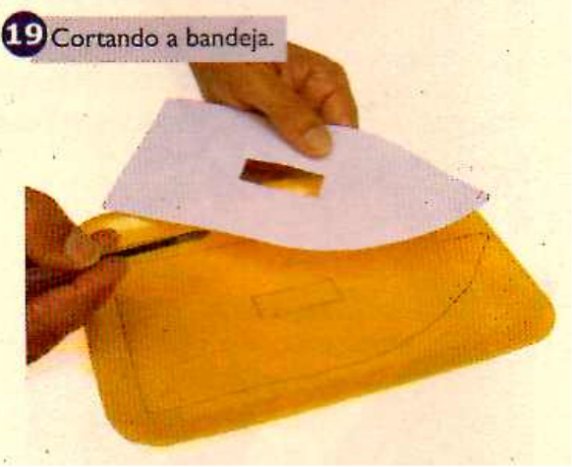

Para fazer o barco, utilize uma daquelas bandejas de isopor utilizadas em supermercados, faça um corte de 40 mm x 15 mm para passagem dos canudos (figura 19).

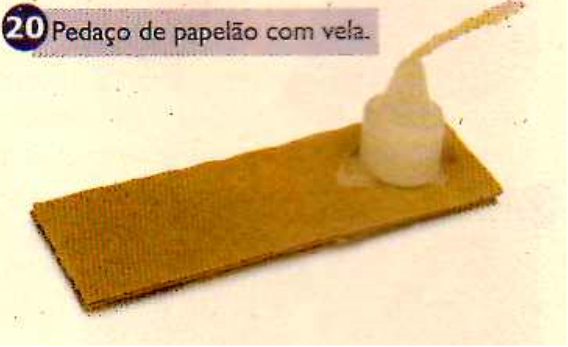

Corte um pedaço de papelão e, na ponta, coloque um pedaço de vela (figura 20).

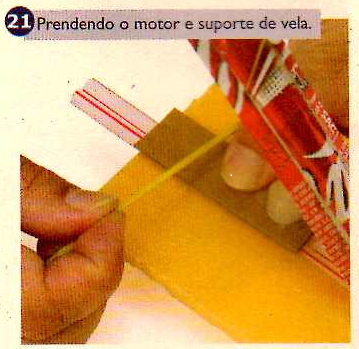

Agora, com o auxílio de um elástico, prenda o motor e o suporte de vela (figura 21) para finalizar a montagem.
Segurança
Manusear chapas metálicas e ferramentas de corte exige um cuidado muito grande para evitar cortes nas mãos. Mexer com fogo exige muita atenção para evitar acidentes de grandes proporções. Portanto sempre tenha em mente a segurança, pois o prazer de fazer um barco e vê-lo funcionar não tem preço, mas sofrer um acidente por descuido ou negligência não vale a pena. Caso você tenha dúvidas, dificuldades ou receio em manusear chapas metálicas, ferramentas de corte e fogo, tenha sempre ao seu lado uma pessoa mais experiente para auxiliá-lo.
- Utilize sempre equipamentos de segurança.
- Nunca acenda fogo próximo a produtos que possam pegar fogo, tais como álcool, gás, papel, jornais, etc.
- Nunca obstrua a saída dos tubos do motor, caso isso aconteça quando ligado (fogo aceso) o sistema poderá explodir e causar acidentes.
- Nunca ligue (acender o fogo) o motor do barco sem ter certeza que o mesmo está carregado de água.
- Nunca coloque a mão no motor, pois o mesmo pode causar queimadura, se estiver quente. E mesmo que não esteja, a fuligem que se acumula nele é tóxica. Portanto, se sujar a mão lave-a imediatamente.
- Nunca deixe crianças pequenas manusearem ou ficarem próximas ao barco em funcionamento, elas ficam fascinadas com o funcionamento e querem pegar o barco, podendo queimar-se ou cortar-se nas chapas.
No mais, aproveite muito e tenha ótimas recordações do seu barco utilizando-o sempre com muita segurança.
COLOCANDO O BARCO PARA FUNCIONAR

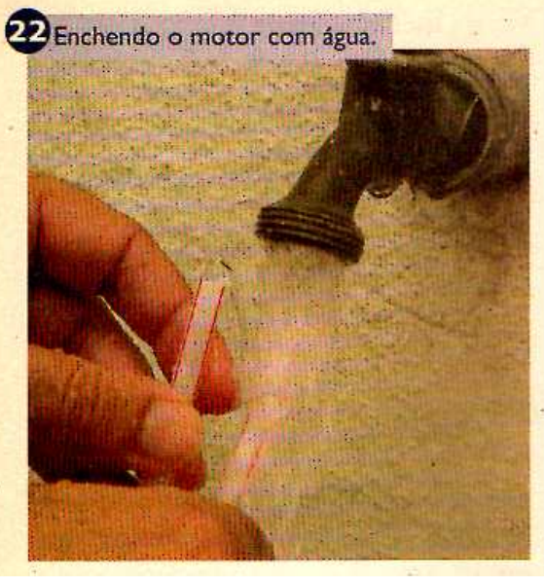

É muito simples, basta encher o motor com água para que saia todo o ar (figura 22). Aí, com os dedos feche as duas saídas do motor e coloque o barco na água para que as saídas fiquem debaixo d'água e, só então, retire os dedos das saídas. Com cuidado, acenda a vela e, em menos de um minuto, o seu barco estará andando. Note que o barco gera o famoso barulho 'pop-pop".
Caso não funcione, verifique se todos os procedimentos foram realizados e tenha certeza que foi colocada água no motor.
CONCLUSÃO
Esperamos com este artigo resgatar esse fantástico brinquedo tecnológico e. proporcionar aos leitores momentos de lazer com baixo investimento na montagem. Então, mãos a obra, tenha muita diversão e não se esqueça de nos enviar os resultados de suas montagens.
