Este é um dos muitos artigos que escrevemos sobre este tema. Este artigo saiu numa publicação nossa dos anos 80, mas ainda é atual, pois as técnicas utilizadas podem ser aplicadas em montagens experimentais e em protótipos quando já temos certeza do funcionamento de um circuito experimentado numa matriz de contato ou temos um desenho pronto.
ART1369S
É claro que as técnicas não se aplicam em muitas montagens modernas que usam SMD para as quais existem alternativas. Também existem técnicas mais práticas que fazem uso do computador e técnicas de impressão usando a impressora.
O laboratório de circuito impresso
Para que o técnico possa realizar suas próprias montagens em placa de circuito impresso deve ter os recursos para a confecção destas placas. Para esta finalidade existe um equipamento básico que permite pelo método mais simples que placas de circuito impresso sejam feitas.
Existem é claro, kits e outros processos além do que indicamos cabendo ao leitor interessado verificar se estes são de seu agrado, ou servem para a sua finalidade.
As placas são corroídas por uma substância especial num banho após a gravação das linhas que devem se formar.
O conjunto básico é formado então do seguinte material:
- banheira de plástico de dimensões compatíveis com as placas (o tamanho de 25 x 15 x 5 cm serve para a maioria dos casos)
- 1 litro de percloreto
- 1 caneta especial para circuito impresso ou esmalte comum de unhas e pincel
- 1 vidro de 100 ml de verniz protetor
Placas de circuito impresso virgens.
O procedimento para a realização de uma placa de circuito impresso é o seguinte:
Em primeiro lugar desenhe na parte cobreada da placa de circuito impresso virgem as linhas que devem corresponder aos fios de ligação segundo o modelo fornecido pelo projeto ou então feito segundo planejamento anterior.
O planejamento envolve um estudo da disposição dos componentes em função de Seu tamanho, de sua função e de sua operação.
O desenho deve ser feito utilizando-se uma caneta especial para circuito impresso que leve uma tinta que não é atacada pela substância corrosiva do banho.

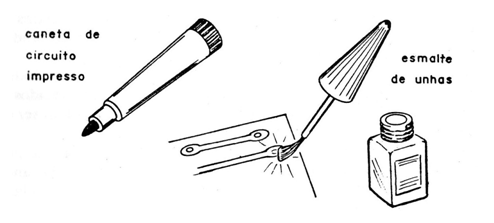

Estas canetas podem ser encontradas em certas casas de materiais eletrônicos, mas na sua falta o leitor tem outras alternativas. Uma delas consiste em usar esmalte comum de unhas diluído em acetona e com a ajuda de um pincel fino fazer as linhas, conforme sugere a figura 1.
![Figura 1
Figura 1](/images/stories/artigos2018/art3999_0001.png)
Outra possibilidade consiste utilizar símbolos autoadesivos (Letraset, Decadry, etc.) que podem ser comprados em papelarias em forma de cartelas. Estes símbolos são facilmente transferidos através da pressão de uma caneta e não são atacados pelo corrosivo.
Temos finalmente a possibilidade de fazer as linhas com tiras de fita isolante recortada de modo a corresponder ao desenho a qual também não desprende pela ação do corrosivo.
Uma vez com a placa desenhada ela deve ser levada ao banho de corrosivo.
O corrosivo é o percloreto de ferro que pode ser adquirido nas casas de material eletrônico ou produtos químicos já diluído em água ou então em pó.
Se o percloreto for diluído, basta levá-lo diretamente a banheira, despejando-o até enchê-la com uma altura de uns 2 cm.
Se o percloreto for um pó você deve diluí-lo em água morna na proporção de 1 para 1, ou seja, um litro de água para cada quilo de pó.
A diluição deve ser feita vagarosamente despejando-se o pó na água (e nunca ao contrário) num recipiente que suporte altas temperaturas, mas que não seja metálico. (vidro, por exemplo). Este procedimento é necessário em vista de haver um grande aquecimento da mistura no momento da diluição.
Com o percloreto diluído você pode levá-lo, depois de esfriar a banheira.
Coloque a placa no banho de modo que o lado cobreado fique para baixo e seja totalmente molhado pela solução. O banho leva de 20 minutos à 40 minutos dependendo da concentração da solução.
Depois de terminado o banho retire a placa e guarde a solução para fazer outras corrosões. Com um litro de solução você pode fazer muitas placas antes dela perder sua força. A perda da força será caracterizada por uma redução na velocidade de corrosão.
Para ver se a placa está realmente pronta, vire-a de modo a observar o lado cobreado. O cobre deve estar totalmente removido nos locais exposto a ação do corrosivo. Se ainda restarem pontos ou regiões cobreadas visíveis leve de volta a solução a placa deixando-a mais alguns minutos.
Se a placa estiver pronta, leva-a a água corrente e leve todo o corrosivo que ainda restar. Não deixe o corrosivo cair em tecidos ou móveis pois ele é causa manchas que praticamente não podem ser eliminadas.
Com a placa lavada remova as linhas desenhadas utilizando para esta finalidade um algodão molhado em acetona para o caso da caneta especial, esmalte ou símbolos adesivos. Para o caso da fita isolante remova-a com uma faca ou lâmina.
Removido o desenho passe nas linhas cobreadas uma esponja de aço para limpá-las completamente e aproveite para ver se não ficou nenhuma falha ou interrupção.
Proteja em seguida toda a placa do lado cobreado com uma camada de verniz.

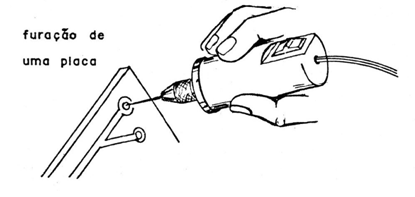

Depois de deixar secar o verniz, faça a furação nos locais correspondentes para a colocação dos componentes (figura 2).
![Figura 2
Figura 2](/images/stories/artigos2018/art3999_0002.png)
No caso de acontecerem interrupções na placa de circuito impresso o leitor não precisa necessariamente fazer outra. Pode fazer uma emenda com um pouco de solda se bem que na aparência o trabalho não seja dos melhores.
Para a realização de muitas placas de circuito impresso existe um método importante que é a tela de silkscreen - Existem kits para a confecção de telas que nada mais são do que matrizes dos desenhos das placas que permitem a transferência rápida para as placas virgens das linhas. Este método em especial é usado na fabricação em pequena e média escala de placas de circuito impresso sendo usado por diversas firmas.
O técnico reparador de rádios dificilmente terá de fazer uma placa de circuito impresso, pois esta é necessária apenas para o caso de montagens. Interrupções na placa de um rádio podem ser corrigidas com emendas de solda, e no caso de um quebra total, geralmente o rádio fica totalmente inutilizado.
Como elementos adicionais para o laboratório de circuito impresso, citamos o “pratex” (iodeto de prata) que permite um melhor acabamento para as mesmas, e os vernizes coloridos que também ajudam na aparência final.
Observamos que em alguns casos existem rádios com as duas faces da placa de circuito impresso cobreadas, mas estes são mais raros.
