Este aparelho pode magnetizar peças de metal, especialmente aço, tais como ferramentas e alguns objetos que aceitam o processo. O circuito é simples de montar e de usar.
Num material ferroso comum existem imã elementares que normalmente estão orientados de forma aleatória de modo que seus magnetismos se cancelam e o material não se comporta no total como um imã.
No entanto, podemos orientar os imãs elementares de modo que seus campos se somam e com isso o material passa a se comportar como um imã, conforme mostra a figura 1.

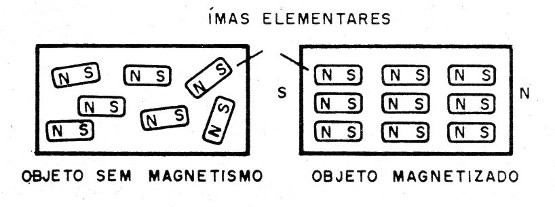

![Figura 1 – Orientando os imãs elementares
Figura 1 – Orientando os imãs elementares](/images/stories/artigos2017/art1653_0001.jpg)
Nem todos os materiais admitem esta orientação, mas aqueles em que isso é possível podem se tornar imãs artificiais.
O aparelho que descrevemos aplica um forte campo magnético em objetos de metal de modo que, se eles aceitarem o processo, passam a se comportar como imãs, atraindo objetos de metal.
Pequenas ferramentas, tesouras e outros objetos podem então ser magnetizados.
O aparelho possui então uma bobina na qual são colocados os objetos e quando pressionamos S1, um capacitor se descarrega pela bobina magnetizadora produzindo o campo que torna o material um imã.
Na figura 2 temos o diagrama completo do nosso magnetizador.

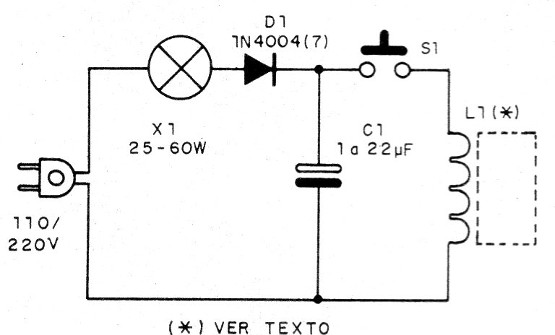

![Figura 2 – Diagrama do magnetizador
Figura 2 – Diagrama do magnetizador](/images/stories/artigos2017/art1653_0002.jpg)
Como se trata de montagem simples, os componentes não precisam nem de chassi nem de placa de circuito impresso.
Na figura 3 mostramos a montagem que, por operar com a tensão da rede precisa ser protegida contra toques acidentais que podem causar choques.

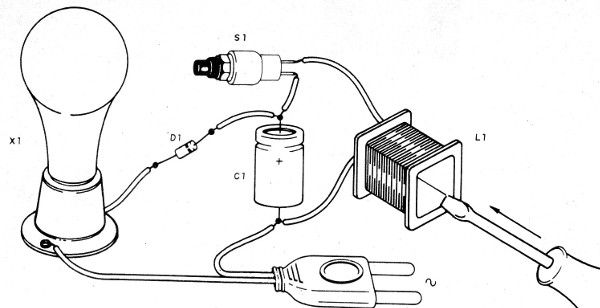

![Figura 3 – A montagem
Figura 3 – A montagem](/images/stories/artigos2017/art1653_0003.jpg)
A bobina X1 nada mais é do que o enrolamento secundário de um pequeno transformador que tenha o primário queimado.
O enrolamento pode ser de tensões de 6 a 12 V com correntes de 250 a 800 mA e tudo que temos de fazer é retirar o núcleo para termos somente o carretel.
No carretel será introduzido o objeto que desejamos magnetizar.
A lâmpada é incandescente de 25 a 60 W.
Para operar, ligamos o aparelho à rede.
A lâmpada apaga em poucos segundos.
Introduzimos então o objeto na bobina e pressionamos o interruptor por um instante.
Repetimos várias vezes a operação até que o objeto se magnetize.
O capacitor deve ser de 1 a 22 uF com tensão de trabalho de 200 V se a rede for de 110 V e pelo menos 350 V se a rede for de 220 V.
D1 – 1N4004 (110 V) ou 1N4007 (220 V) diodo de silício
X1 – Lâmpada incandescente – ver texto
C1 – 1 a 22 uF –capacitor eletrolítico – ver texto
S1 – Interruptor de pressão
X1 – Bobina magnetizadora – ver texto
Diversos:
Cabo de força, soquete para a lâmpada, caixa para montagem, fios, solda, etc.
