Como encontrar canalizações de metal numa parede ou objetos pedidos num gramado? Uma solução eletrônica prática consiste no uso de um detector de metais. O detector que descrevemos é muito simples, por isso não poderemos esperar encontrar tesouros ocultos profundamente, mas ele serve para aplicações menos críticas.
O detector de metais que descrevemos é muito simples, consistindo num oscilador que altera sua freqüência na presença de metais.
Para detectar esta variação usamos um rádio transistor AM, que muitos podem ter guardado fora de uso, pois cada vez menos está faixa está sendo utilizada.
O circuito é alimentado por pilhas comuns e muito fácil de montar.
Como Funciona
Os metais podem ser de dois tipos: diamagnéticos e paramagnéticos.

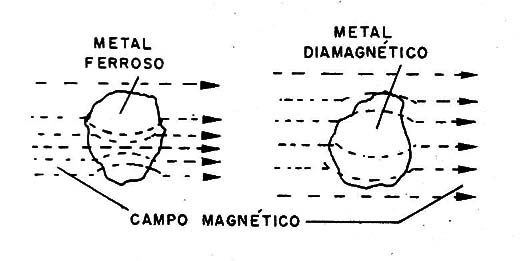

Os diamagnéticos dispersam as linhas de força de um campo magnético enquanto que os paramagnéticos concentram as linhas de força de um campo, conforme mostra a figura 1.
![Figura 1 – Influência dos metais nos campos magnéticos
Figura 1 – Influência dos metais nos campos magnéticos](/images/stories/artigos2017/art1564_0001.jpg)
Num circuito oscilante do tipo LC, a frequência é determinada tanto pelo valor do capacitor como da indutância.
Ora, a indutância também depende da presença de um núcleo ou não, ou seja, de um material que altere as linhas do campo magnético.
Assim, se a bobina for aproximada de um objeto de metal, as alterações das linhas de força do campo magnético fazem com que a indutância mude e com isso a frequência do circuito.

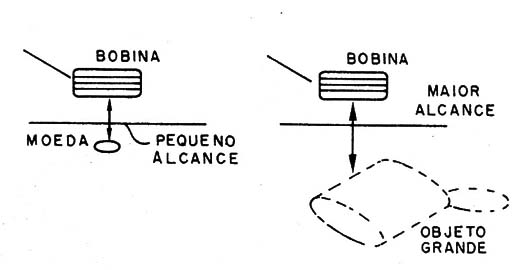

É claro que a mudança será tanto maior quanto maior for a influência do objeto e, portanto, seu tamanho conforme mostra a figura 2.
![Figura 2 – Influência do objeto
Figura 2 – Influência do objeto](/images/stories/artigos2017/art1564_0002.jpg)
É justamente este fato que aproveitaremos no nosso projeto.
Montaremos um oscilador em que a bobina que determina a frequência é grande, de modo a ser usada como uma bobina exploradora.

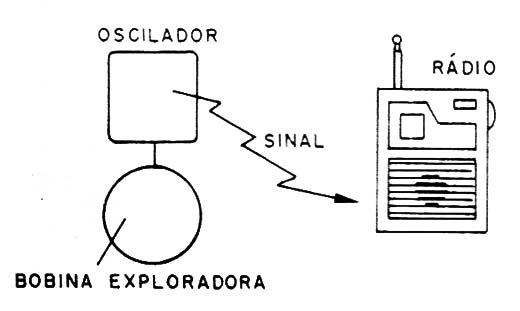

Perto deste oscilador ligaremos um rádio AM que capte seus sinais, conforme mostra a figura 3.
![Figura 3 – O oscilador e o rádio
Figura 3 – O oscilador e o rádio](/images/stories/artigos2017/art1564_0003.jpg)
Usando o aparelho estaremos ouvindo o sinal do oscilador, mas quando aproximarmos a bobina de um objeto de metal, a frequência muda e o sinal desaparece ou se altera.
Isso nos permite saber que naquele local existe alguma coisa de metal.
Montagem

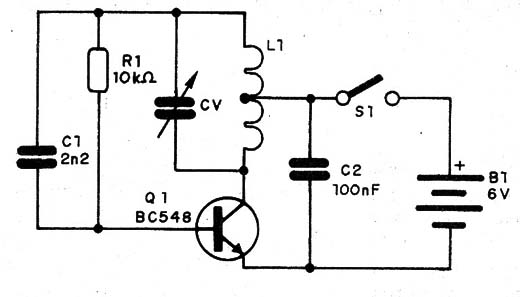

Na figura 4 temos o diagrama completo do detector de metais.
![Figura 4 – diagrama do detector
Figura 4 – diagrama do detector](/images/stories/artigos2017/art1564_0004.jpg)

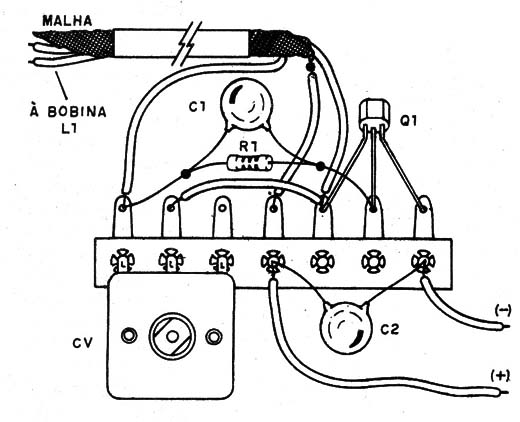

Na figura 5 temos a sua montagem feita numa pequena ponte de terminais, se bem que uma montagem em placa seria melhor.
![Figura 5 – Montagem em ponte de terminais
Figura 5 – Montagem em ponte de terminais](/images/stories/artigos2017/art1564_0005.jpg)

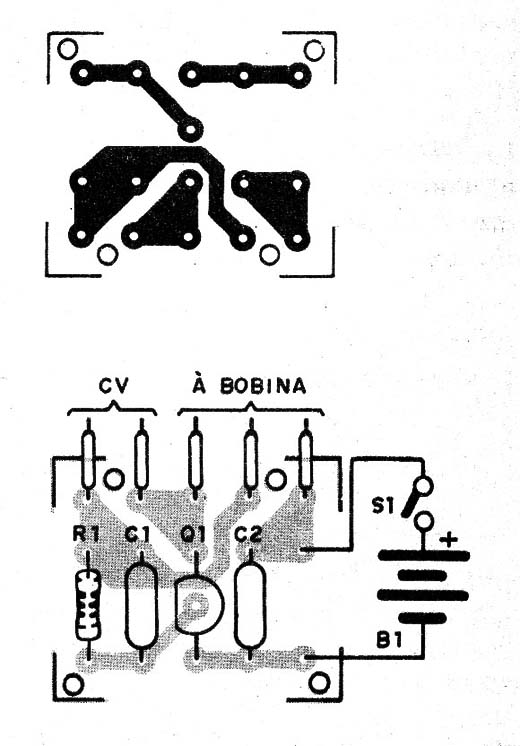

A versão em placa de circuito impresso é mostrada na figura 6.
![Figura 6 – Placa de circuito impresso para a montagem
Figura 6 – Placa de circuito impresso para a montagem](/images/stories/artigos2017/art1564_0006.jpg)
O capacitor variável CV pode ser retirado de um velho rádio AM que não mais funcione.

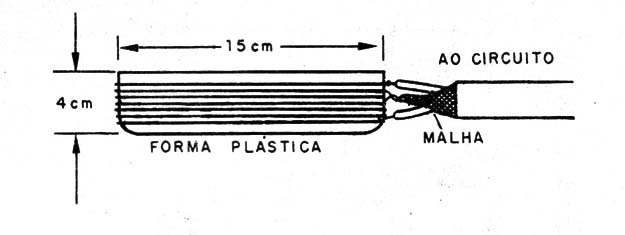

A bobina exploradora é montada como mostra a figura 7.
![Figura 7 – Montando a bobina exploradora
Figura 7 – Montando a bobina exploradora](/images/stories/artigos2017/art1564_0007.jpg)
Esta bobina terá de 20 a 25 espiras e o fio usado pode ser o 28 ou mais fino.
Uma bobina maior terá maior sensibilidade.
Esta bobina não deve usar forma de metal e sua conexão ao oscilador deve ser feita através de fio blindado com duplo condutor.

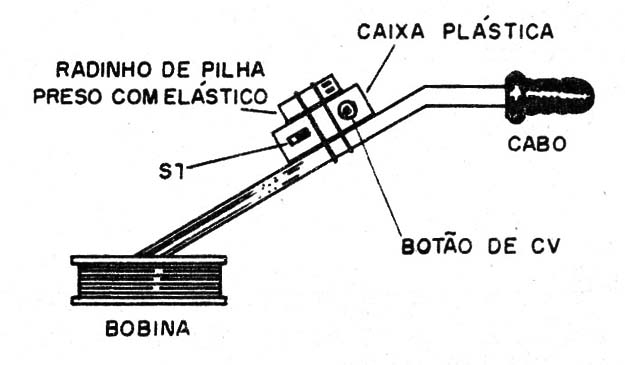

Na figura 8 temos uma sugestão de montagem do detector num conjunto completo.
![Figura 8 – Montagem final
Figura 8 – Montagem final](/images/stories/artigos2017/art1564_0008.jpg)
Prova e Uso
Ligue o detector e o receptor de rádio na faixa de AM sintonizado numa frequência livre.
Ajuste o CV do detector até captar o sinal no receptor de rádio.
Aproxime a bobina de um objeto de metal e verifique se ocorre uma alteração na frequência.
O aparelho estará pronto para uso.
Q1 - BC548 – transistor NPN de uso geral
L1 – Bobina exploradora – ver texto
CV – capacitor variável de rádio AM
B1 – 6 V – 4 pilhas pequenas
S1 – Interruptor simples
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
C1 – 2,2 nF – capacitor cerâmico
C2 – 100 nF – capacitor cerâmico
Diversos:
Suporte de pilhas, placa de circuito impresso ou ponte de terminais, fios, solda, etc.
