Um dispositivo semicondutor com que o profissional de service se defronta com freqüência nos equipamentos comerciais é o Identificador de Falhas de Sinal e Amlificador TDA2740. Nesse artigo damos algumas características desse componente assim como a pinagem e blocos internos de suas funções. Essa informação deve ser colecionada pelos profissionais, por ser de grande valia para seu trabalho.



Datasheet do TDA2740



O TDA2740 consiste num circuito integrado monolítico que contém os blocos que permitem seu funcionamento como identificador e comutador de falhas de sinal (drop-out) e amplificador.

Encontramos esse circuito principalmente em aparelhos de videocassete de gerações intermediárias em que em lugar de um circuito único para a maioria das funções ainda temos CIs específicos para diversas das funções comuns.

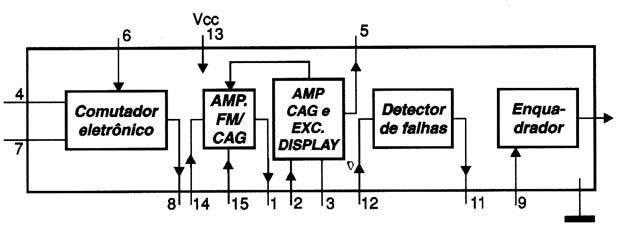

Na figura 1 temos o diagrama de blocos com a identificação dos terminais correspondentes das funções.










As funções dos pinos desse CI são:

1 - Saída do amplificador

2 - Entrada do segundo amplificador

3 - Constante de tempo de controle

4 - Entrada do sinal de leitura (Y-FM)

5 - NC - não conectado

6 - Entrada do comutador

7 - Entrada do sinal de leitura (Y-FM)

8 - Saída do comutador de falhas de sinal

9 - Entrada do enquadrador

10 - Saída do enquadrador

11 - Saída do detector de falhas

12 - Entrada do detector de falhas

13 - Vp (+)

14 - Entrada do sinal Y-FM

15 - Entrada do sinal Y-FM

16 - Massa
