O circuito integrado LM4858 da National Semuiconductor consiste num Boomer (r) da série de Amplificadores de Áudio de potência capaz de fornecer uma saída de 1,5 W na versão mono (BTL) e 300 mW por canal na versão estéreo. (2007)
A potência máxima de 1,5 W na configuração BTL é obtida com cargas de 4 Ω, com apenas 1% de distorção harmônica total.
Usando fones de 32 Ω por canal a potência é de 95 mW com apenas 1% de distorção e alimentação de 5 V.
Uma característica importante deste CI é que ele pode automaticamente comutar da operação mono de maior potência com alto falante para a operação estéreo com fones através do próprio pino de conexão dos fones.
Os amplificadores desta série são projetados especialmente para fornecer o máximo de potência e a melhor qualidade de som com um mínimo de componentes externos.
As características deste circuito integrado o tornam ideal para aplicações de baixa potência com consumo crítico, já que ele também possui um modo de baixo consumo em que a corrente cai a valores extremamentre baixos, 18 µA.

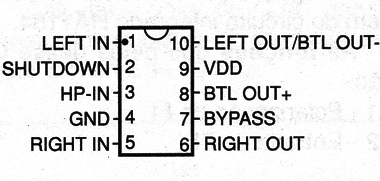

Na figura 1 temos o invólucro deste circuito integrado para a versão MSOP de 10 pinos (LM4858MM).
O LM4858 também é disponível em invólucro LLP de 14 pinos, para o tipo LM4858LD.

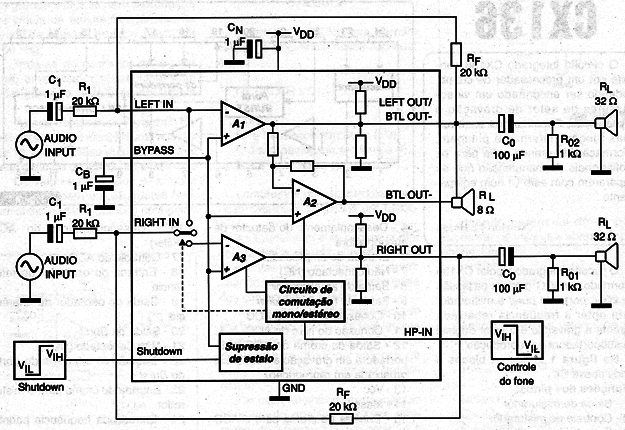

Na figura 2 mostramos uma aplicação típica de amplificador de áudio usando este circuito integrado.
Neste circuito temos a operação mono com um alto-falante de 8 Ω, e quando o fone é conectado, o circuito passa automaticamente para a configuração estéreo, alimentado cada canal com 32 Ω e uma potência total menor.
Características:
Distorção harmônica total: 1% (típico) – com 95 mW em carga de 32 Ω SE.
Tensão de alimentação: 2,4 a 5,5 V
Corrente de shutdown: 18 µA (tip)
Saída mono 1,5 W (BTL) ou 300 mW estéreo (tip)
Sensoriamento de fone por nível lógico
Circuito de supressão de estalo ao ligar
Proteção térmica
Aplicações:
Computadores portáteis
Computadores de mesa
Games
PDAs
