O circuito integrado LM2793 consiste numa fonte de corrente constante de baixo ruído para LEDs brancos, contendo uma função dupla de controle de brilho.
Este circuito integrado pode ser alimentado com tensões de 2,7 V a 5,5 V e fornece uma alimentação PWM de 18 mA (max) para cada LED ligado em sua saída.

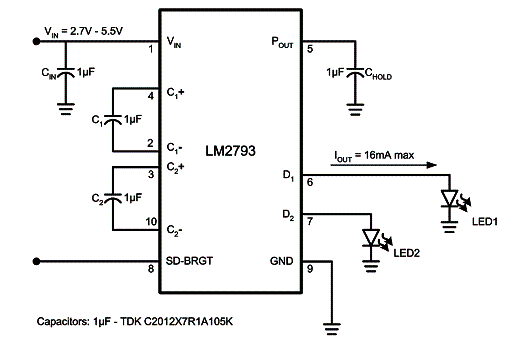

Na figura 1 temos o circuito típico de aplicação deste circuito integrado, apresentado em invólucro LLP-10 de 10 pinos.
As correntes nos LEDs podem ser ajustadas de forma independente por uma entrada analógica ou ainda um sinal modulado retangular.
A freqüência de operação é fixada em 500 kHz e o circuito tem uma alta eficiência na regulagem da alimentação dos LEDs.
A corrente modo shutdown é de apenas 3 uA. Mais informações podem ser obtidas no endereço: http://www.ti.com/lit/ds/snvs228/snvs228.pdf.
