O circuito integrado HT48E50 da Holtek (www.holtek.com) consiste num codificador de saltos (hopping encoder) capaz de codificar dados de endereçamento, dados chave e dados correntes (hdata) em um formato DES24. (2007)
Todas as vezes que a chave é pressionada, os dados correntes vão ser incrementados de uma unidade. O projeto sugerido pela Holtek usa o HT48e50 como dispositivo controlador.
As funções do circuito são as seguintes:
Formato de código:
- Todos os códigos
Lead Code + idata (24 bits) + hdata 924 bits)
- Lead Code
Parte baixa (8,96 ms) + parte alta (4,48 ms)
- idata (24 bits)
Dados de endereçamento (20 bits) + dados do key status (4 bits)
- hdata
hdata são os dados correntes, cada vez que a chave é pressionada o hdata é incrementado de uma unidade.
- idata (24 bits) & hdata (24 bits)
Lógica 0
Parte baixa (560 us) + parte alta (560 us)
Lógica 1
Parte baixa (560 us) + parte alta (1,68 ms0
- Código de repetição
Parte baixa (8,96 ms) + parte alta (2,24 ms) + parte baixa (2,24 ms).

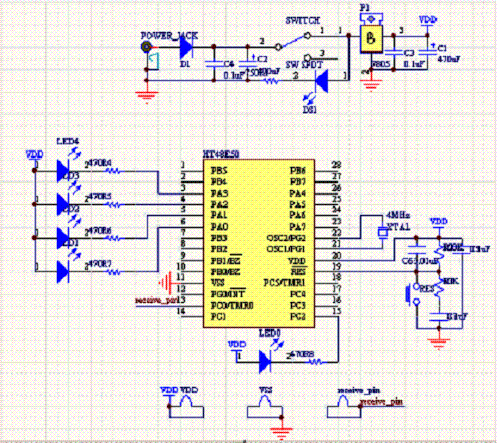

Na figura 1 temos um circuito de aplicação, observando-se que ele inclui a fonte de alimentação..
A listagem do programa para esse circuito pode ser obtido no site da Holtek, procurando-se pelo documento HA0094AE.
