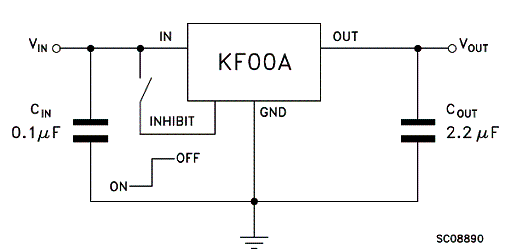

VLDO significa Very Low Dropout, consistindo, portanto, num regulador com uma queda de tensão muito baixa. Os tipos da série KFxxB onde o XX determina a tensão de saída são fornecidos em invólucros SO-8 e DPAK com uma queda de tensão de 0,4 V. A corrente de saída máxima que esses componentes podem fornecer é de 500 mA. No modo de corrente quiescente muito baixa, essa corrente é de apenas 50 uA. As tensões de saída disponíveis são de 1,5 , 2,5 , 3, 3,3, 4,5 , 5,2, 6 e 8 V. Os dispositivos dessa série, conforme mostra o circuito da figura 10, precisam de um capacitor de apenas 2,2 µF para operar com estabilidade. Temos ainda o recurso do shutdown controlado por lógica externa e a rejeição da tensão de alimentação é de 70 dB (tip). (2009)
KFxxB
