A Analog Devices (www.analog.com) está lançou em 2007 dois novos drivers de ADCs diferenciais duplos, denominados ADA4937-2 e ADA4938-2 com a finalidade de reduzir a complexidade de projetos e o custo além do espaço na placa nas aplicações industriais e de comunicações.
Os dois novos componentes são os primeiros da indústria capazes de habilitar os projetistas de sistemas de aquisição de dados em aplicações industriais e comerciais a aumentar a performance de ADCs, melhorando característícas-chave como a SFDR (spurius-free dynamic range), a SNR (relação sinal-ruído).
Com a primeira configuração diferencial dupla, os ADA4937-2 e ADA4938-2 permitem uma redução dos custos pela diminuição do número de componentes e complexidade do projeto, excitando ADCs de DC a 100 MHz. Os dois componentes combinam níveis de baixo ruído e distorção para excitar ADCs de alta velocidade como os usados na infraestrutura wireless e em equipamentos de instrumentação. Eles são ideais para aplicações com alimentação de 3 a 5 V.
O ADM4937-2 alcança a melhor distorção da indústria de -120/-102 dBc em 10 MHz, -98/-100 dBc em 40 MHz e -84/-90 dBc em 70 MHz.
O ADA4938-2 opera com 5 a 10 V de alimentação e alcança a menor distorção da indústria, de -112/-180 dBc em 10 MHz, -96/-93 dBc em 30 MHz e -79/-81 dBc em 500 MHz, em aplicações com fontes simétricas.
Com uma arquitetura de feedback em modo comum, o ADA4937-2 e o ADA4938-2 permitem que a tensão de saída em modo comum seja controlada pela aplicação de uma tensão externa. Essa função elimina qualquer diferença entre a faixa de saída do componente antes do ADC e a faixa de entrada do ADC, eliminando a necessidade de um acoplamento AC, tornando assim os drivers ideais para aplicações com acoplamento DC como aquisição de dados em instrumentos e sistemas de comunicação de banda-base.
Os dois componentes são fabricados usando o processo ADI proprietário da Analog de silício-germânio (SiGe) bipolar, possibilitando que se alcance baixos níveis de distorção com um ruído de tensão de entrada de apenas 2,2 nV/rt-Hz.

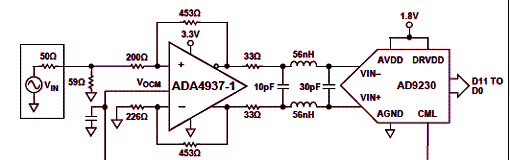

Na figura 1 temos um circuito de aplicação.
