A Linear Technology Co. (www.linear.com) anunciou em 2008 um novo regulador boost sincronizado com saída desconectada e LDO, tudo num invólucro QFN de apenas 3 mm x 3 mm.
O novo componente, que recebeu a designação LTC3537, opera no modo corrente em 2,2 MHz, proporcionando uma solução para um projeto de conversor DC/DC com saída desconectada e LDO.
As chaves internas de 600 mA do dispositivo podem fornecer tensões de saída até 5,25 V a partir de tensões de entrada na faixa de 0,68 V a 5 V, o que o torna ideal para operar com baterias simples/múltiplas Li-Ion, Polímero ou pilhas alcalinas comuns.
O LTC3537 pode fornecer correntes contínuas de 100 mA com 3,3 V, ou 300 mA com duas células de entrada. A eficiência alcança 94% e a comutação em 2,2 MHz possibilita uma redução dos valores dos componentes associados.

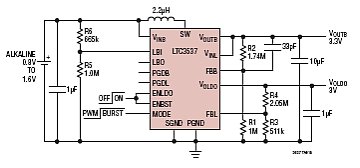

Na figura, um circuito típico de aplicação destecomponente.
Destaques:
* Entrada de 0,68 V a 5,25 v
* 100 mA com 3,3 V e entrada de 0,8 V
* Modo burst selecionável
* Indicadores Power Good
* 24 dB de rejeição de ripple no LDO
* Corrente de repouso; 30 uA
