A Microsemi (www.microsemi.com) anunciou em 2007 o lançamento do ARF521 um MOSFET de potência para freqüências até 150 MHz capaz de fornecer uma potência até 150 W.
O novo componente é indicado para aplicações em ambientes rudes, como MRI, Lasers de CO2, geradores de Plasma de RF assim como em aplicações lineares gerais.
O ARF521 utiliza um processo recentemente patenteado uma geometria fina que permite a operação confiável com tensões até 165 Vdc, fornecendo assim um pico maior de RF e maior ganho em relação aos componentes equivalentes anteriores.

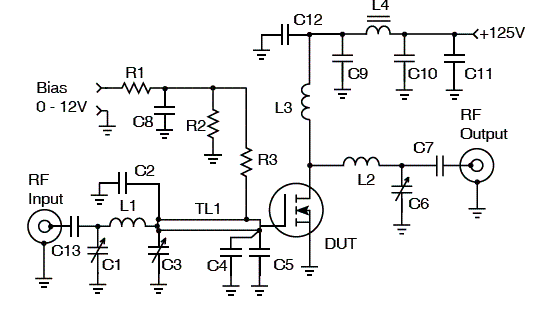

O invólucro usado é do tipo SOE e na figura 1 temos um circuito de teste para 81,36 MHz.
Destaques:
* Até 150 W de potência de saída
* Operação até 150 MHz
* Capacidade de operação em classe AB
* Estabilidade térmica superior
* Ganho - 13 dB (classe AB)
* Eficiência; 50%
* Ic(max): 10 A
* SOA maximizada
* Vdss(max): 500 V
* Ciss(tip): 780 pF
* Pd(max): 250 W

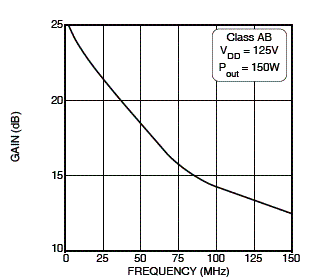

Na figura 2 temos um gráfico em que mostramos o ganho em função da freqüência para esse componente.
