Displays de cristal líquido (LCD) são críticos quanto a alimentação, principalmente quando utilizados em equipamentos alimentados por baterias.
Apesar do baixo consumo, os LCDs precisam tipicamente de três tensões para serem alimentados.
A tensão Vdd é a tensão contínua necessária à alimentação do driver do display, normalmente ficando entre 3,3 V e 5 V, dependendo da tecnologia usada e da aplicação.
A tensão Vlc controla a orientação dos cristais do display, devendo ter valores entre 5 V e 60 V tipicamente, com polarizações positiva e negativa.
Finalmente temos a tensão de fundo ou de iluminação, pois os LCDs são dispositivos passivos, precisando de iluminação externa se operarem no escuro.
Para alimentação dos circuitos de excitação existem diversas opções de conversores buck, boost além de outros.
A Micrel oferece diversas opções de conversores para as fontes de polarização, disponíveis no seu Application Note 21 (veja www.micrel.com).
Selecionamos dois deles, com base em componentes daquela empresa, fornecendo tensões de 3,3 V e 5V.

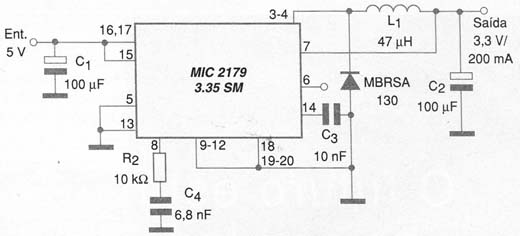

O primeiro é mostrado na figura 1, tem uma entrada de 5 V e fornece uma tensão de saída de 3,3 V com corrente até 200 mA.
Trata-se de um conversor tipo buck que tem por base o circuito integrado MIC2179 -3.3SM.

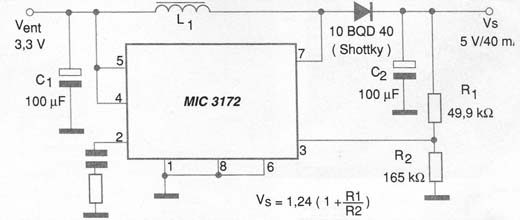

O segundo é mostrado na figura 2, consistindo num conversor tipo boost com um circuito integrado apenas.
Esse circuito fornece uma tensão de 5 V com corrente até 40 mA a partir de uma entrada de 3,3 V.
A bobina L1 é um choque de 22 uH a 25 uH e os capacitores de maiores valores usados no circuito são de tântalo.
