Os transistores STX83003 e STX93003 (complementares) são indicados para a excitação de lâmpadas fluorescentes econômicas num circuito conversor auto-oscilante.
O circuito oscilante com estes transistores pode ser ligado depois de uma ponte retificadora sendo indicado para potências de lâmpadas de 17 W a 21 W.

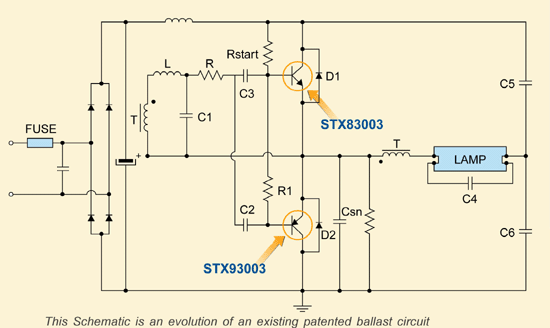

A configuração básica para este circuito é mostrada na figura 1.
Figura 1
Estes transistores são disponíveis em invólucros TO-92, SOT-32 e IPAK/DPAK.
Com ganhos elevados as demais características destes transistores são:
STX83003/93003:
Vceo: 400 V
Vce(sat) (tip): 200 mV
hFE (tip): 25
Mais informações podem ser obtidas no site da ST em www.st.com/bipolar.
