O circuito integrado FDC6901L é indicado para aplicações no controle de energia em equipamentos portáteis onde alimentações de entrada de 2,5 V a 6 V são necessárias.
A chave de carga integra um driver de controle que excita um transistor de efeito de campo de potência de canal P (Power MOSFET).

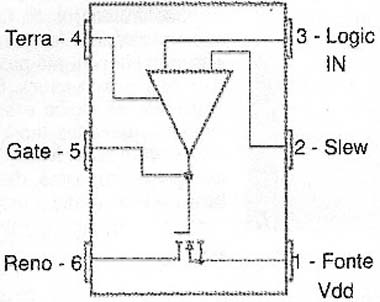

O invólucro é do tipo SuperSOT de 6 terminais com a pinagem mostrada na figura 1.
O controle de "slew rate" é indicado para controlar o tempo de chaveamento do transistor de efeito de campo de modo a limitar a corrente da bateria quando em aplicações com cargas capacitivas.
Destaques:
* Três "slew rates" programáveis
* Reduz a corrente inicial
* Minimiza a EMI
* Opera numa ampla faixa de tensões
Características:
Máximos absolutos:
Tensão de alimentação: -0,5 a 10 V
Tensão de entrada: -0,7 a 6 V
Faixa de Operação recomendada:
Tensão de alimentação: 0,5 a 10 V
