O circuito integrado MIC5169 da Micrel consiste num controlador regulador de tensão de precisão usado com um MOSFET externo de canal P. (2004)
Os dois componentes, CI e MOSFET, formam um regulador capaz de fornecer uma ampla faixa de correntes.
O MIC5159 opera com entradas de 1,65 a 5,5 V.
A baixa tensão de entrada permite que ele opere com tensões mais altas gerando tensões mais baixas de saída como 1,5 V.
Dentre os destaques deste CI temos:
* Resposta rápida a transientes
* Tensão de saída ajustável para até 1,25 V
* Estável usando capacitor cerâmico de saída
* Limitação programável de corrente
* Invólucro SOT-23-6
Na figura 1 temos o invólucro deste CI
Dentre as aplicações indicadas temos:
* Regulador de corrente ultra-alta com ultra-baixa queda de tensão
* Fontes de alta eficiência
* Telecom
* Fontes de alimentação Multimídia e PC
* Carregadores de baterias
* Alimentação para DSPs, microprocessadores e microcontroladores de baixa tensão.

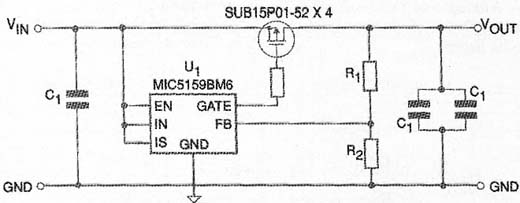

Na figura 2 temos um circuito típico de aplicação com tensão de saída ajustada pelos resistores R1 e R2.

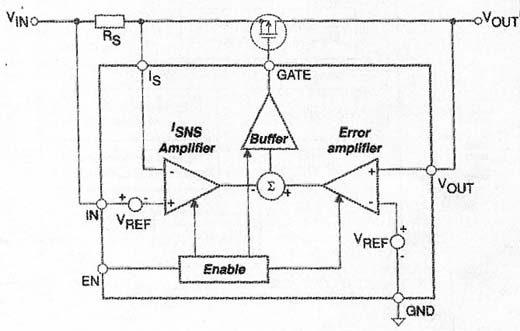

Na figura 3 temos uma aplicação para circuito com tensão fixa de saída.

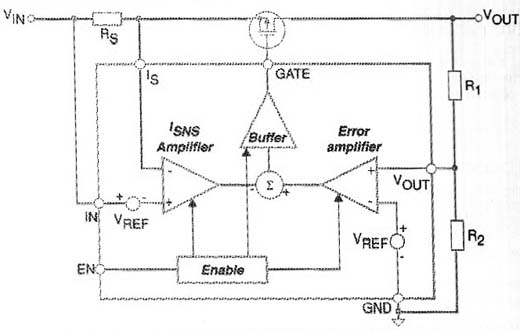

A figura 4 mostra um circuito para tensão ajustável de saída.
No Application Note da Micrel (www.micrel.com) podem ser obtidas informações detalhadas sobre o uso deste componente, inclusive tabelas para diversas tensões de saída com os MOSFETs indicados e os valores de capacitores que devem ser empregados.
