O circuito prático que apresentamos é uma sugestão da Maxim, e tem por base o CI MAX4377.
A finalidade deste circuito é fornecer um sinal que depende tanto do sentido de circulação como da intensidade da corrente num circuito. Dentre as aplicações indicadas pelo fabricante do componente temos a monitoria de correntes de carga e descarga de baterias em equipamentos como laptops, celulares, etc.

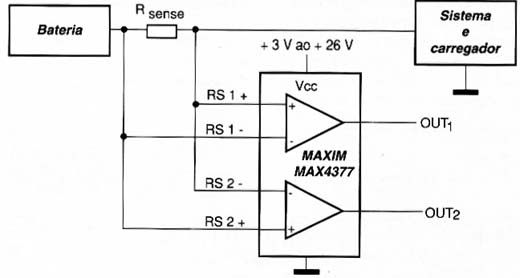

No bloco básico mostrado na figura 1, a tensão de saída será zero quando Vrs- > Vrs+.
No entanto quando Vrs+ > Vrs- então a tensão de saída será dada pelo ganho do circuito multiplicado pelo produto corrente x resistência sensora. Para o MAX4377T o ganho é 20.
Por exemplo, se Rsense = 100 mΩ e a corrente de carga Iload = 1 A, temos uma saída de plena escala de 2 V.

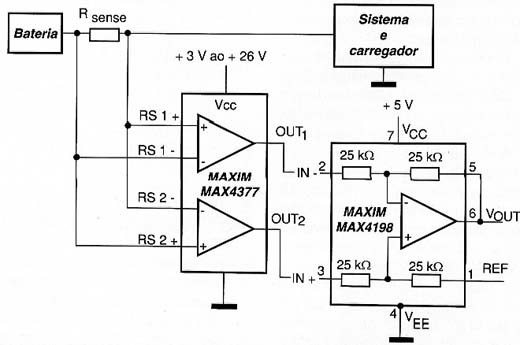

Para se avaliar se a corrente é de carga ou descarga temos então o circuito da figura 2 que agrega um amplificador diferencial.
Nesse circuito a tensão de saída Vout será dada por Out1 - Out 2 + Ref. Usando uma tensão de referência (ref) de 2,5 V temos saídas de 0,5 a 4,5 V para a corrente de descarga e de2,5 a 0,5 V para correntes de carga.
Mais informações no site da Maxim: www.maxim.com.
