O circuito integrado Si9185, da Vishay Siliconix, consiste num regulador CMOS LDO para correntes até 500 mA com recursos de aviso de erro e Power-on-Reset. (2003)
Apresentado com uma faixa de tensões de entrada de 2 a 6 V, a queda de tensão com uma carga de 500 mA é de apenas 150 mV.
O dispositivo tem ainda uma baixa corrente de terra e a queda de tensão muito baixa o torna ideal para aplicações portáteis alimentadas por bateria.
O Si9185 oferece ainda uma resposta a transientes de linha e de carga e rejeição de ripple superior aos reguladores LDO que usam transistores bipolares ou BiCMOS.
Sua arquitetura possibilita o uso de capacitores cerâmicos de baixo custo ou de tântalo.
Um capacitor externo de ruído é conectado no pino Cnoise reduz o ruído no terminal de saída para aplicações que exijam baixo nível de ruído.
O Si9185 ainda inclui um aviso de erro que indica quando ele está fora de regulação.
Se um capacitor for ligado ao pino de retardo 9delay), o pino de aviso de erro vai gerar um sinal de power-on-reset com retardo.
O Si9185 está disponível em invólucros PowerPAK MLP33 que facilita a transferência de calor na montagem em placas de PC s.

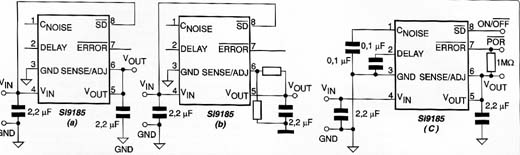

Na figura 1 temos circuitos de aplicações típica.
Em (a) temos um circuito com saída fixa de tensão. Em (b) temos um circuito com saída ajustável. Finalmente, em (c) temos um circuito para aplicações que exijam baixos níveis de ruído.

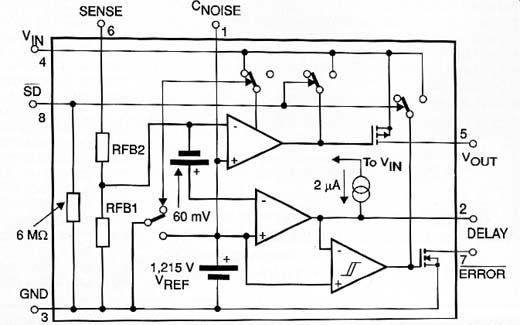

Na figura 2 temos o circuito equivalente interno.
Aplicações:
* Computadores Laptop e Palmtop
* Computadores Desktop
* Telefones celulares
* Câmaras digitais e PDAs
Destaques:
* Faixa de tensões de entrada: 2 V a 6 V
* Queda de tensão na carga com 500 mA: 150 mV
* Corrente de saída garantida de 500 mA
* Exige capacitor de baixo valor cerâmico para a saída
* Resposta rápida a transientes de linha e de carga
* Corrente de 1 uA no modo shutdown
* Proteção contra curto circuito e térmica
* Tensões fixas de 1,215 V, 1,5 V, 1,8 V, 2,0 V, 2,5 V. 2,8 V, 2,9 V. 3,0 V. 3,3 V e 5,0 V além de opções de tensão de saída ajustável.
Máximos Absolutos:
Tensão de entrada máxima: 6,5 V
Corrente máxima de saída: 500 mA
ESD (modelo de corpo humano): 2 kV
Dissipação máxima: 2,5 W
Mais informações em: www.vishay.com
??
