Os controladores ST735S e ST735T da ST Microelectronics consistem em circuitos integrados Bi-CMOS controladores PWM ajustáveis, com saída negativa, inversores, ajustáveis e com saída de -5 V. Veja nesse artigo as principais características desses componentes e um circuito de aplicação.(2003)
Os circuitos integrados ST735S/T possuem MOSFETs internos que geram uma tensão fixa de -5 V (versão S) ou uma tensão de saída negativa ajustável (versão T) a partir de tensões de entrada de +4,0 V (+3,5 V para a versão T) até +6,2 V (+9 V para a versão T). A corrente de saída é garantida em 200 mA para entradas maiores do que 4,5 V.
A corrente quiescente para esses dispositivos é tipicamente de 0,8 mA e no modo shutdown é reduzida para menos de 1 uA.
Essas características de economia de energia, com a alta eficiência nos circuitos de aplicação, além do excelente grau de miniaturização, tornam esses componentes ideais para aplicações on-card. HDD e equipamentos portáteis.
Os circuitos integrados ST735S/T empregam um esquema de alta performance para modulação de largura de pulso de corrente (PWM) de modo a proporcionar uma excelente regulação da tensão de saída e baixo nível de ruído.
A freqüência do oscilador é fixada em 300 kHz, possibilitando uma filtragem de ruídos de forma simples.

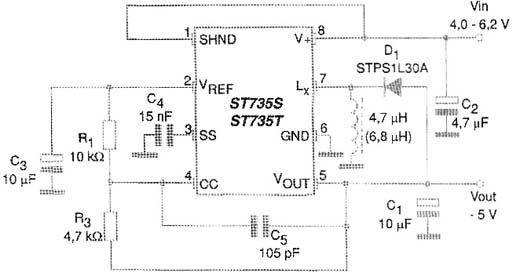

Na figura 1 temos um circuito típico de aplicação desse componente que é fornecido em invólucros DIP-8, SO-8 ou SO-8 (T&R).
Os principais destaques desses CIs são:
Destaques:
* Converte +4 V a + 6,2 V em tensões de -5 V(versão S) ou de +3,5 V a +9 V em uma tensão ajustável de saída (versão T)
* Potência de saída de 1 W
* Eficiência típica de 72%
* Corrente quiescente muito baixa: 0,8 mA no modo ON e 1 uA no modo shutdown.
* Freqüência fixa de oscilador: 300 kHz
* Baixo ruído
Mais informações podem ser obtidas no site da ST Microelectronics em: www.st.com/vregs
