O circuito integrado MASC1210 da Texas Instruments consiste num ADC Inteligente Delta-Sigma com um cerne 8051 e memória flash On-chip. Veja nesse artigo as principais características desse componente.
O MSC1210 utiliza um cerne 8051 melhorado com memória flash on chip, além de periféricos de alra permance. A integração de circuitos digitais com analógicos possibilita a utilização do dispositivo em projetos específicos.
Pode ser muito difícil conseguir o mesmo grau de custo e desempenho utilizando dispositivos separados, o que torna esse componente bastante atraente onde as diversas funções que ele integra são necessárias.
O nível de ruído desse ADC é melhor do que a maioria dos concorrentes que fazem uso de arquiteturas que operam com sinais mistos.

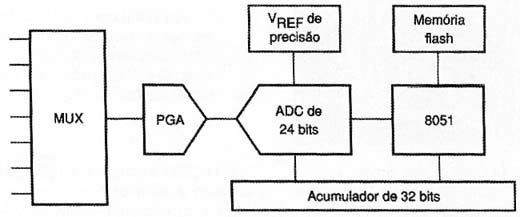

Na figura 1 temos o diagrama de bloco desse conversor de 24 bits que pode ser encontrado em quatro versões, com capacidades de memória de 4, 8 e 16 kB.
Dentre as aplicações sugeridas temos:
* Instrumentação portátil
* Sensores inteligentes
* Cromatografia
* Balanças
As principais características:
* 24 bits sem códigos ausentes
* 22 bits de resolução efetiva
* 8 entradas diferenciais/simples para sinais analógicos
* Compatível com 8051
* Operação com 8 MIPS
* Até 32 kB de memória Flash de programa
* Acumulador de 32 bits
* PGA 1 a 128
* Vref de precisão
* Invólucro de 84 pinos TQFP
mais informações em: www.ti.com
