A National Semiconductor apresente um novo conversor analógico para digital com circuito de amostragem e retenção internos (sample and hold) capaz de operar em velocidades de 62 MSPS (min) e características de baixo consumo e resolução de 12 bits.



Obs.: este componente é de 2002. Verifique se existem tipos mais modernos que o substituam



O conversor monolítico A/D ADC12L063 da National semiconductor é capaz de converter sinais aplicados em sua entrada em palavras digitais de 12 bits a uma velocidade de 62 mega amostragens por segundo (MSPS).

Este componente utiliza uma arquitetura diferencial para sua "pipeline" e inclui on-chip o circuito de amostragem e retenção de modo a diminuir o espaço exgido para implementação do projeto e o consumo de energia.

Operando com uma alimentação de 3 V este conversor consumo apenas 354 mW na velocidade de 62 MSPS.

Este componente foi projetado para otimizar o desempenho de circuitos de FI em estações radio-base na subamostragem de sinais. Uma faixa dinâmica para espúrios alta possibilitam a recuperação de sinais fracos com um mínimo de interferência.

O ADC12L063 possui uma faixa dinâmica comparável aos produtos equivalentes BICMOS com metade do consumo.

Outra característica deste componente é a condição de Power Down (baixo consumo) em que o consumo cai para apenas 50 mW.

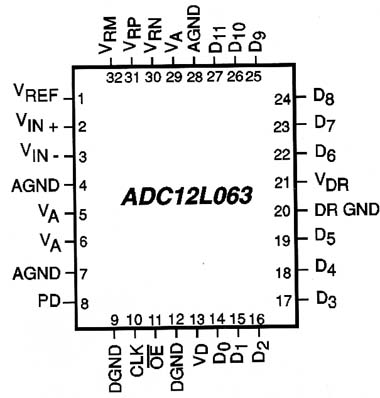

O ADC12L063 é disponível em invólucro LQFP de 32 pinos conforme pinagem mostrada na figura 1.










Dentre as suas principais características destacamos:



Resolução

12 Bits

Taxa de conversão

62 MSPS(min.)

Largura de faixa

170 MHz

DNL

+/- 0,5 LSB (tip.)

INL

+/- 1,0 LSB (tip.)

SNR

66 dB (tip.)

SFDR

78 dB (tip.)

Latência de dados

6 ciclos de clock

Tensão de alimentação

3,3 mV +/- 300 mV

Consumo de energia, 40 MHz

354 mW (tip.)



Dentre as aplicações sugeridas pelo fabricante temos:

Ultrassons e imagem

Instrumentação

Estações radio-base de celulares/receptores de comunicações

Sonar/Radar

xDSL

Enlaces locais sem fio

Sistemas de aquisição de dados

Entradas de DSPs

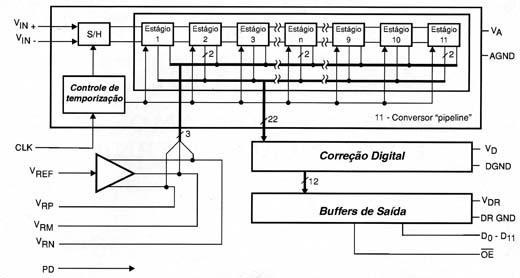

Na figura 2 temos um diagrama de blocos que representa o circuito interno do ADC12L063.










APLICAÇÕES

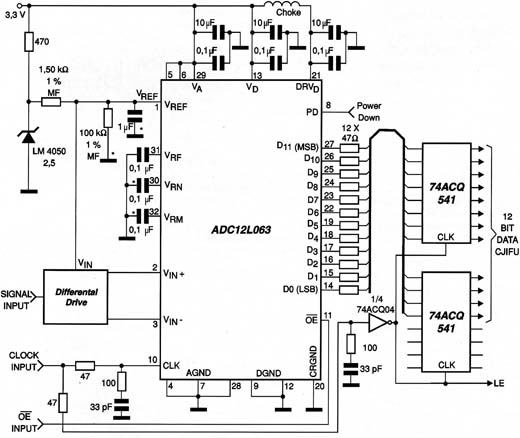

Na figura 3 temos uma aplicação simples do ADC12L063.



Aplicação do conversor.
Aplicação do conversor.





Os resistores de 47 Ω a 56 Ω na saída isolam as saídas evitando problemas com capacitâncias parasitas que podem degradar a performance.

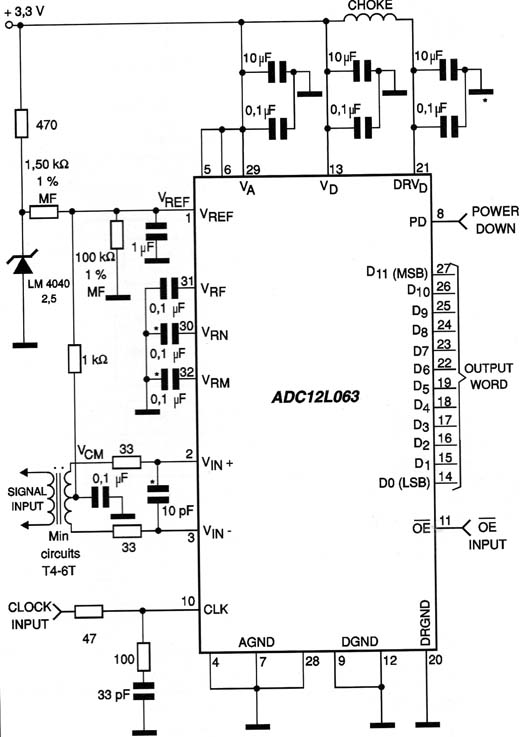

Na figura 4 temos um outro circuito de aplicação em que um transformador é usado na entrada.



Circuito de aplicação com trafo na entrada.
Circuito de aplicação com trafo na entrada.





No projeto de aplicações com este tipo de componente de alta velocidade, é preciso tomar cuidado com o layout da placa provendo-a de aterramento apropriado para se garantir a conversão correta dos sinais.

Será importante manter separadas as áreas que trabalham com sinais digitais das que trabalham com sinais analógicos.

Mais informações sobre este componente podem ser obtidas em formato PDF (em inglês) no site da National Semiconductor em www.national.com. Lembramos agora a National é uma empresa do grupo Texas Instruments.
