Os circuitos integrados ICE2AS01/G e ICE2BS01/G da Infineon Technologies consiste num controlador para fontes chaveadas com a característica de uma baixa corrente de standby e elementos de proteção.
No modo standby, a frequência é reduzida para diminui o consumo e proporcionar uma tensão de saída estável.
A redução de frequência é limitada para 20 kHz/21,5 kHz (tip) para evitar ruído audivel.
No caso de falhas, como loop aberto, sobretensão e sobrecarga devido a curto-circuito o dispositivo resseta para o modo Auto Restart Mode que é controlado pela unidade de proteção interna.
Por meio de uma limitação precisa da tensão de pico, o tamanho do transformador e o diodo do secundário podem ser diminuídos o que leva a uma montagem mais econômica.

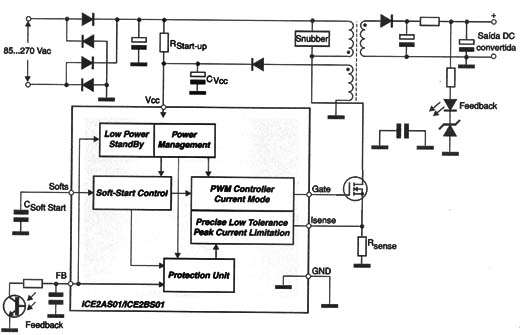

Na figura 1 temos uma aplicação típica deste componente.
Estes circuitos integrados podem ser encontrados tanto em invólucros P-DIP-8-4 como P-DSO-8-3.
Características:
Exige poucos componentes externos
Frequência fixa de comutação: 67 kHz/100 kHz
Ciclo ativo máximo: 72%
Proteção térmica e contra sobrecarga
Limitação de corrente de pico ajustada por resistor externo
Partida suave
Obs. O artigo é de 2004 – verifique a existência de componentes equivalentes mais modernos
