O MICRF102 consiste num circuito integrado que contém um transmissor completo para aplicações sem fio. (2001)

O dispositivo emprega a tecnologia da Micrel denominada QwickRadio (tm). Trata-se de um dispositivo monolítico do tipo "data-in, antenna out". Toda a sintonia já vem feita de modo a eliminar a necessidade de ajustes manuais o que reduz os custos de manufatura dos equipamentos que o usam.

O resultado final é um custo baixo para aplicações de grande volume. O MICRF102 possui uma nova arquitetura onde a antena externa é sintonizada no sintetizador de UHF interno. Este transmissor é projetado para seguir os novos padrões para emissões não licenciadas na faixa de UHF.

Ele também é compatível com receptores de UHF do tipo ASK/OOK (Amplitude Shift Keying/On-Off Keyed para receptores super-regenerativos de banda estreita e receptores super-heteródinos de alto desempenho. O dispositivo é projetado para trabalhar na transmissão de dados de 100 a 200 k bits por segundo.

A sintonia automática em conjunto com o resistor externo assegura que a potência do transmissor se mantenha constante durante toda a vida útil da bateria.

Quando acoplado aos receptores da família QwickRadio da Micrel, o MICRF102 forma um dos links de RF de melhor desempenho disponível atualmente.

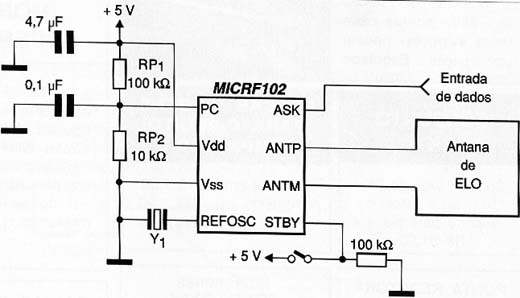

Na figura 1 temos um exemplo de aplicação deste componente que é fornecido em invólucro DIL de 8 pinos.



Aplicação típica do MICRF102
Aplicação típica do MICRF102





Destaques:



São os principais os destaques deste componente:

* Transmissor completo num único chip

* Faixa de frequências de 300 MHz 470 MHz

* Taxa de transmissão até 20 kbps

* Ajuste automático de antena (sem ajuste manual)

* Poucos componentes externos necessários

* Baixa corrente de espera: menor que 1 uA

Aplicações:

* Sistemas de teclado remoto (RKE)

* Controles remotos de iluminação e ventiladores

* Sistemas de abertura de portas de garagem

* Links de sensores remotos

Máximos absolutos:

Tensão de alimentação.............. + 6 V

Faixa de temperaturas de armazenamento...... -65 a +150 oC

Tensão entre os pinos I/O.............. Vss - 0,3 a +Vdd - 0,3 V



Condições de Operação:

* Faixa de tensões de alimentação (Vdd).... 4,5 a 5,5 V

* Tensão máxima de ripple de alimentação... 0,3 V

* Faixa de tensões PC...............0 V <Vpc<0,6 V

* Faixa de temperaturas de operação.... -40 a +85 oC

* Faixa de frequências programáveis.... 300 a 470 MHz

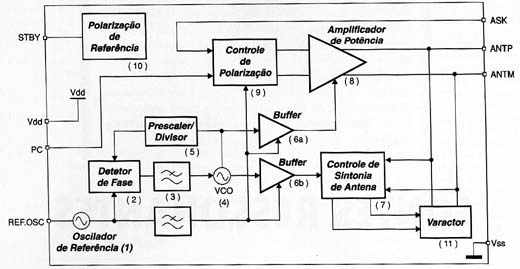

Na figura 2 temos um diagrama de blocos deste componente.



Diagrama de blocos do MICRF102
Diagrama de blocos do MICRF102





Neste circuito, o gerador de UHF gera a frequência portadora com saídas em quadratura. O sinal de entrada atua sobre o sinal PA e o sinal em quadratura Q, que é usado para comparar a fase do sinal de antena para efeitos de sintonia.

O bloco de sintonia de antena sensoria a fase do sinal transmitido para a antena e controla o capacitor de sintonia (varicap). Este processo de controle de frequência é independente das correntes de polarização dos demais blocos do circuito.

A antena é feita na placa de circuito impresso e um divisor resistivo são os componentes externos necessários ao funcionamento do circuito.

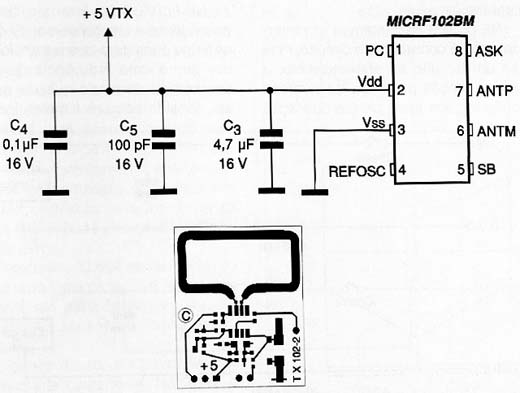

Na figura 3 temos um exemplo de circuito para 315 MHz com os valores dos componentes usados.



Circuito e placa para aplicação prática.
Circuito e placa para aplicação prática.





Neste circuito R = 1,7 Ω

Xl = 89,3 Ω

Ind (nH) = 45,1 nH

Q = 39,65 XL/R

Lembramos que as antenas tipo elo são altamente direcionais o ue deve ser levado em conta nas aplicações práticas.

Mais informações sobre este componente e suas aplicações podem ser obtidas na forma de documento PDF de 11 páginas no site da Micrel em http://www.micrel.com.
