O circuito integrado LM2917 da National Semiconductor é um conversor frequência-tensão que pode ser usado em aplicações industriais ou convencionais na medida da rotação de motores, velocidade de deslocamento de objetos, etc. Neste artigo focalizamos suas características e um circuito de aplicação.

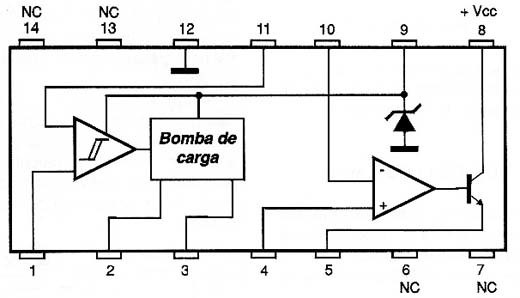

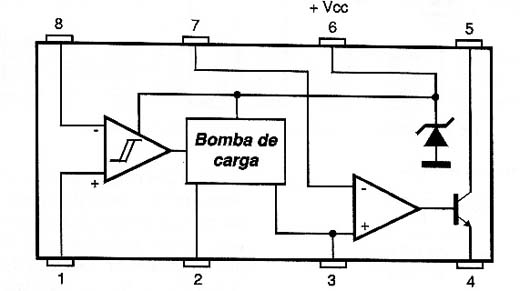

O LM2917 é fornecido em invólucro DIL de 14 pinos com a configuração em blocos mostrada na figura 1.
Para usá-lo basta levar em conta que a tensão de saída pode ser calculada facilmente a partir da tensão de alimentação, de R1 e de C1 usado-se a seguinte fórmula:
Vs = fin x R1 x C1
Onde: Vs é a tensão de saída em volts
fin é a frequência do sinal de entrada em hertz
R1 é o resistor entre o pino 3 e o terra em Ω
C1 é o capacitor ligado entre o pino 2 e o terra em Farads
Este circuito integrado possui tacômetro referenciado ao terra o que permite o uso direto de sensores de relutância variável, comparadores com amplificadores operacionais, além de outros circuitos. A linearidade é da ordem de 0,3%.
Dentre os usos possíveis para este componente destacamos:
* Tacômetros
* Medidor de ângulo de abertura
* Velocímetros
* Controles de velocidade
* Chaves acionadas por sons
Máximos Absolutos:
* Tensão de alimentação....... 28 V
* Corrente de alimentação (opções zener) ...... 25 mA
* Tensão de coletor.......... 28 V
* Tensão diferencial de entrada..... 28 V
* Dissipação de potência (sufixo B)....... 1200 mW
Na figura 2 temos um circuito de aplicação típico para este componente.
