Focalizamos mais um circuito integrado encontrado em monitores de vídeo com OSD (On Screen Display). Trata-se do LM1279 da National Semiconductor que cumpre as funções de um amplificador de vídeo RGB. O profissional que trabalha com monitores de vídeo deve colecionar informações como a que damos neste artigo, pois elas podem ser de grande utilidade em trabalhos práticos.

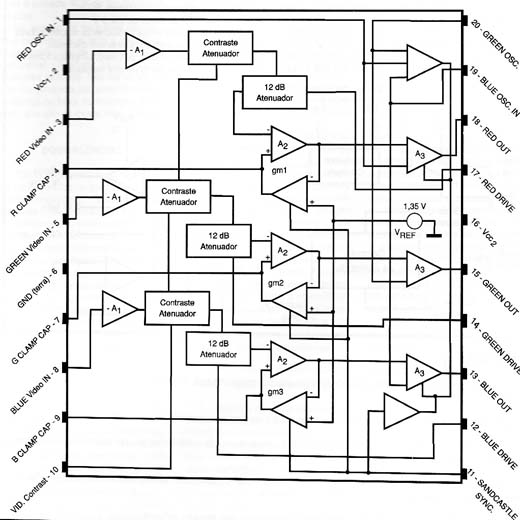

O LM1279 da National Semiconductor consiste num sistema amplificador de vídeo com OSD (On Screen Display) ou Display Na Tela para monitores de baixo custo. Este componente é encontrado em invólucro DIL de 20 pinos com o diagrama interno equivalente em blocos mostrado na figura 1.
Todas as funções de vídeo são controladas por entradas DC de alta impedância para tensões na faixa de 0 a 4 volts. Isso permite um interfaceamento simples com os DAC (Conversores Digitais para Analógicos) que operam com 5 V como os usados nos sistemas controlados por computadores e nos sistemas de ajuste digitais.
Este componente é ideal para monitores com resoluções de até 1280 x 1024 e tem excelente proteção contra ESD.
Características Principais:
* Tempo de comutação OSD muito rápido, tipicamente de 5 ns
* 3,5 kV de proteção ESD
* Alta impedância de entrada para a faixa de 0 a 4 V
* As etapas de saída podem excitar diretamente os circuitos driver de TRCs.
* Indicado para aplicações em monitores RGB de alta resolução
* Interfaceia amplificadores para sistemas LCD ou CCD.
