Este novo circuito integrado da Motorola é indicado para aplicações tais como alarmes de intrusão, umidade, vazamentos, além de dispositivos de segurança pessoal. Em um único chip ele reúne funções que antes precisavam ser elaboradas com diversos circuitos integrados. (2000)
O circuito integrado de alarme MC14600, da Motorola, foi projetado para simplificar o processo de interfaceamento em sistemas de alarmes com transdutores piezoelétricos e/ou LEDs, exigindo de uma corrente extremamente baixa, e tem recursos para detectar quando a bateria está fraca. Trata-se de componente ideal para aplicações alimentadas por bateria.
O MC14600 é configurado facilmente com um número mínimo de componentes, e pode ser usado numa grande variedade de aplicações práticas.
Dentre as características a destacar neste componente podemos citar:
* Alta impedância de entrada do comparador que usa FET.
* Saídas do comparador para detecção de bateria fraca.
* Nível de detecção do sinal facilmente estabelecido por dois resistores.
* Oscilador integrado para excitar transdutor piezoelétrico.
* Sinal especial de aviso para a bateria fraca.
* Saída de LED pulsante.
* Proteção contra inversão de bateria.
* Diodos de proteção na entrada detectora.
* Corrente média de alimentação: 9 µA.

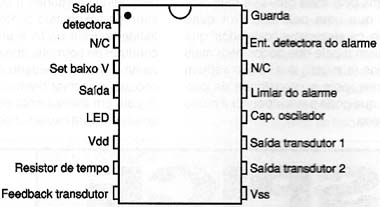

Na figura 1 temos o invólucro deste componente que pode ser apresentado tanto no formato DIP (sufixo P) quanto no SOIC (Sufixo DW).

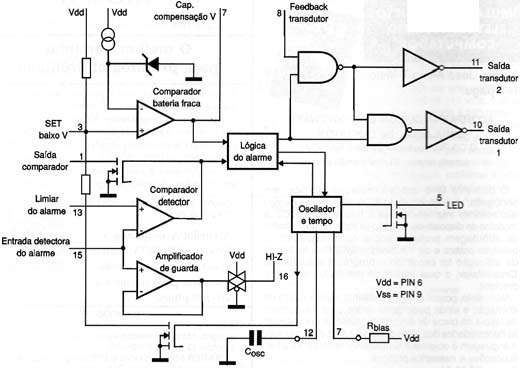

Na figura 2 temos o diagrama de blocos interno com as funções disponíveis neste circuito integrado.
O oscilador interno opera com um período de 1,65 segundos. A cada 1,65s a alimentação é aplicada ao CI e uma verificação é feita no nível de entrada do sensor.
Se uma condição de disparo for detectada, o oscilador passa a funcionar com um período de 41,67m, e com isso, o oscilador que alimenta o transdutor é habilitado.
A saída é modulada com 167m no período ON e 83m no período OFF.

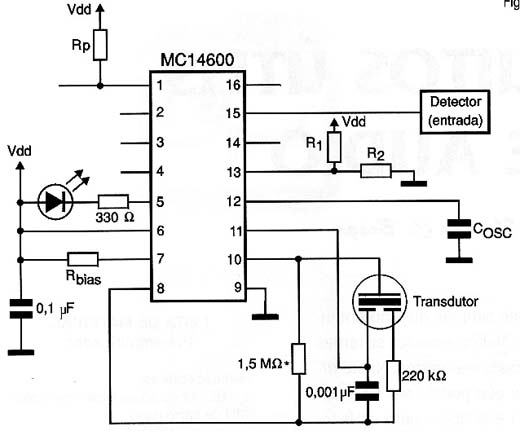

Na figura 3 é ilustrado um circuito típico de aplicação para este componente.
O nível de disparo do sensor é determinado pelos resistores R1 e R2 ligados ao pino 13.
O circuito é projetado para operar com uma tensão de alimentação de 10 V e o LED com uma corrente de 10 mA.
Os componentes indicados podem exigir mudanças de valores conforme as características do transdutor usado.
