Projetados para manter a integridade na transmissão de dados em qualquer porta I/O, estes novos componentes da Fairchild Semiconductor ampliam uma linha de produtos para aplicações orientadas da empresa. Veja neste artigo o que estes novos componentes fazem e como podem ser usados.(1999)
A família FSTU de chaves da Fairchild foi projetada para sensoriar quedas de tensão nos sinais de portas I/O que ultrapassem -2 V, corrigindo a polarização destes valores de modo a manter a chave no estado de isolamento.
Estes dispositivos de baixo consumo são ideais para servidores, roteadores de dados, redes e chaves de telecomunicações, sistemas RAID que exigem um alto grau de manutenção da integridade dos dados.
As chaves FSTU são usadas para isolar cartões periféricos e de rede do seu barramento (PCI ou CompactPCI).
A Fairchild está lançando três novas chaves nesta família. A FSTU600 de 10 bits, que tem saída, pré-carregadas a FSTU6800A com alta velocidade, e a FSTU3384 de 10 bits.
Diferentemente de alguns produtos equivalentes que incorporam diodos Schottky para prevenir o acionamento do transistor NMOS da chave, a família FSTU incorpora um recurso patenteado denominado UHC, que previne também o ligamento dos transistores bipolares do barramento. Isso impede a perda momentânea de dados e do isolamento.
Além disso, quando comparadas com as chaves de barramento que usam "charge pumps" no projeto, a família FSTU consome de 1/10 a 1/100 de energia.
FSTU6800

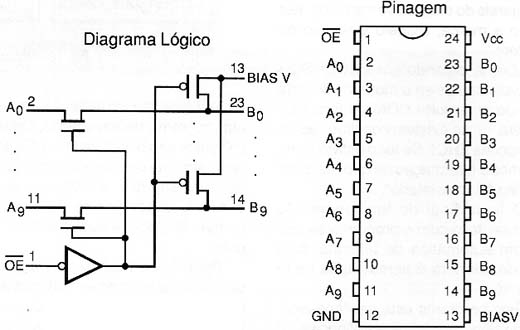

Na figura 1 temos a pinagem e o diagrama interno de uma das chaves constantes deste circuito.
Esta chave é compatível tanto com lógica TTL quanto CMOS e apresenta uma baixa resistência no estado ON, o que faz com que não seja praticamente adicionado nenhum tempo de propagação.
Tanto as portas A como B são projetadas para suportar um faixa de tensões de entrada até 2 V abaixo da tensão de terra.
Características:
* 4 Ω de resistência entre duas portas
* Undershoot até -1 V
* Baixa corrente de alimentação
* Pré-charge de saída minimizando o modo vivo de inserção de ruído.
FSTU6800A
Esta é uma chave de barramento de 10 bits com saídas pré-charge de proteção contra undershoot.

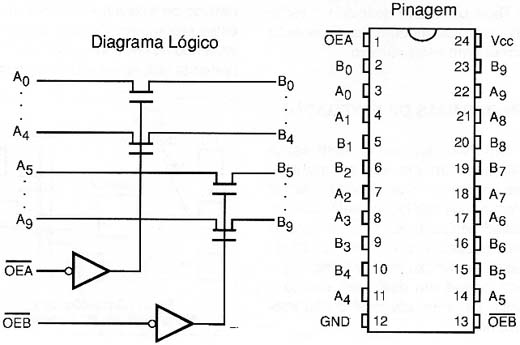

A pinagem e o circuito equivalente de uma chave são fornecidos na figura 2.
Com as mesmas características básicas da FSTU6800, esta chave também tem proteção contra entradas com tensão de até 2 V abaixo da tensão de terra.
FSTU3384
Trata-se de uma chave de 10 bits de alta velocidade apresentando compatibilidade com lógicas TTL e CMOS.
A resistência muito baixa entre entrada e saída impede que tempo adicional de propagação seja introduzido no circuito.
O dispositivo é organizado em duas chaves de 5 bits com barramento separado de habilitação (OE).
Características:
* 4 Ω de resistência entre as portas
* Undershoot até -2 V
* Tempo mínimo de propagação
* Entradas de controle compatíveis com lógica TTL
