Selecionamos alguns componentes da Sharp para Optoeletrônica cujas características podem ser muito interessantes para novos projetos. Os leitores que desejarem obter mais informações sobre estes componentes e outros da mesma empresa poderão ir diretamente ao seu site na Internet (http://www.sharp.co.jp) (2000)
GP2D12/GP2D15
Trata-se de sensores ópticos para a medida de distâncias, que contêm um PSD (Position Sensitive Detector ou Detector Sensível à Distância), um diodo emissor infravermelho e um circuito completo de processamento.

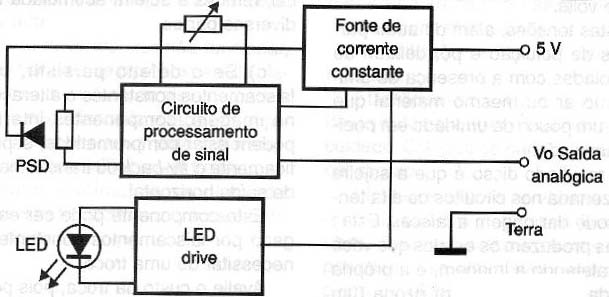

Na figura 1 temos o bloco interno deste componente e sua aparência.
Este dispositivo pode detectar objetos sem a influência da sua cor, refletividade ou ainda a presença de outras fontes de luz no ambiente.
A distância de detecção típica está na faixa de 10 a 80 cm. O tipo GP2D15 tem circuito que pode medir a distância do objeto detectado.
Dentre as aplicações possíveis estão: TV, computadores, carros, copiadoras.
PC942
Acoplador óptico OPIC.

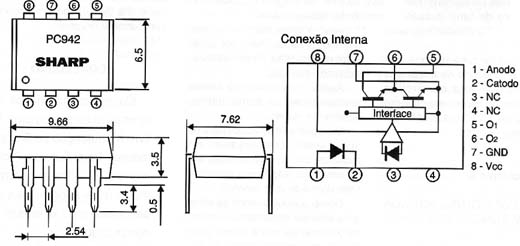

Este componente, com a pinagem e circuito interno ilustradas na figura 2, é indicado para aplicações tais como o controle de sistemas de ar condicionado, inversores, etc.
A tensão de isolamento é de 5000 V, e a corrente de saída é de 500 mA atingindo picos de 1 A.
SÉRIE PC4E11NSZ

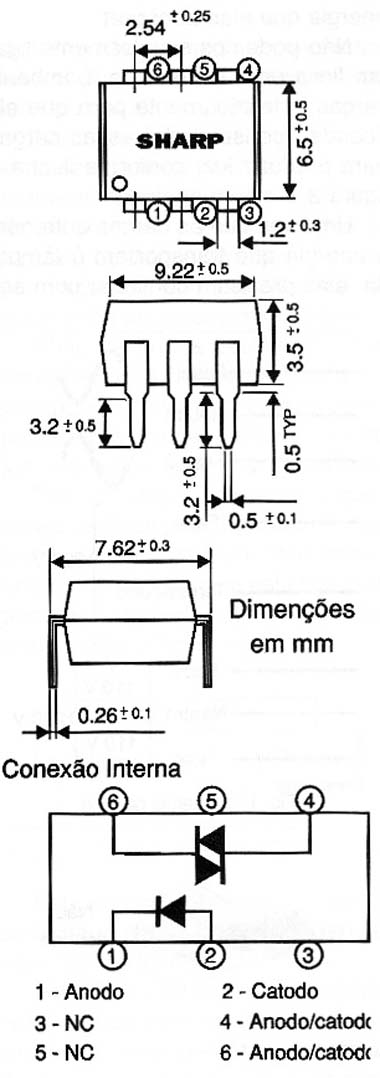

Trata-se de uma série de acopladores ópticos com fototriacs, com circuito e pinagem apresentadas na figura 3.
Este componente está totalmente de acordo com os padrões de segurança europeus.
A tensão de isolamento é de 5000 V, e a saída de pico do fototriac é de 1,2 A com uma Vdrm de 800 V.
