Apresentamos um circuito integrado amplificador de áudio de pequena potência, da Texas Instruments, e que pode ser alimentado por fontes de PC. As características e um Circuito de aplicação deste componente serão analisadas neste artigo. (2000).
Para cargas de 10k a distorção harmônica total (THD) é menor que 0,005% numa freqüência de 1kHz.
Este componente é indicado para ser usado como buffer de saída nos sistemas CODEC de áudio para PC, mas também pode ser utilizado em outras aplicações em que se exija uma alta qualidade de reprodução em fones de ouvido.
O ganho do amplificador é programado externamente por dois resistores, e nenhuma compensação é necessária se ele ficar entre 1 e 10.
O circuito integrado TPA152 é apresentado em invólucro DIL de 8 pinos com a pInagem ilustrada na figura 1.
Características:
Faixa de tensões de alimentação recomendada: 4,5 a 5,5 V.
Corrente de repouso: 5,5 mA (tip).
Corrente de condição: mute: 5,5 mA (tip) e 75 mW.
THD para 75 mW entre 20Hz e 20kHz: 0,2%.
Faixa de freqüências para máxima potência: 20kHz

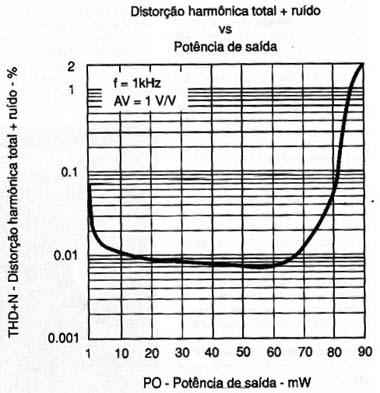

Na figura 2 temos a curva que relaciona a distorção harmônica total com a potência de saída.

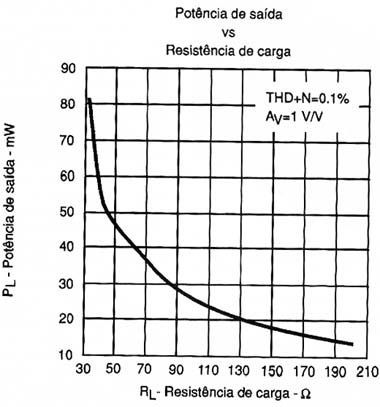

Na figura 3 temos a curva que relaciona a potência de saída com a resistência de carga.

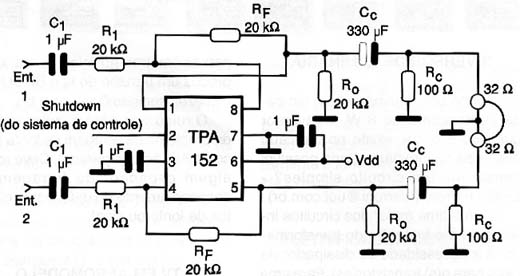

A figura 4 mostra um circuito típico de aplicação desse componentes, cujo datasheet pode se encontrado no site da Texas na Internet.
Neste circuito de aplicação as funções dos pinos e dos componentes são as seguintes:
a) Bypass (pino 3) - neste ponto temos aceso ao divisor interno de tensão de polarização que vai fixá-la em metade da tensão de alimentação. Nele, é ligado um capacitor de 100 nF a 1µF quando o componente é usado como amplificador de áudio.
b) GND (pino 7) - é o terra do circuito.
c) IN1 - (pino 8) - neste ponto temos a entrada inversora do cana 1.
d) IN2 - (pino 4) - é a entrada inversora do canal 2.
e) MUTE (pino 2) - levando este ponto do circuito ao nível alto, ele entra na condição Mute de funcionamento.
f) Vdd (pino 6) - é o terminal de alimentação positiva do circuito integrado.
g) Vo1 (pino 1) - é a saída de áudio do canal 1.
Vo2 - (pino 5) - é a saída de áudio do canal 2.
