O circuito integrado LTC3404MPMS8 da Linear Technology (www.linear.com) consiste num regulador Step-Down sincronizado que também pode ser encontrado na faixa militar de temperaturas. (2008)
O novo componente, de alta eficiência, usa uma arquitetura de modo de corrente constante podendo fornecer até 600 mA de corrente de saída contínua com tensões tão baixas como 0,8 V, tudo isso usando um invólucro MSOP-8.
Este componente opera com tensões de entrada de 2,65 V a 6 V. o que o torna ideal para aplicações que fazem uso de baterias li-Ion e NiMH, assim como sistemas que tenham uma linha de alimentação fixa. A eficiência chega aos 95% e a corrente quiescente é de apenas 10 uA.
A versão militar (MP) opera na faixa de temperaturas de -55º C a +125º C e é garantida com testes em toda a faixa.

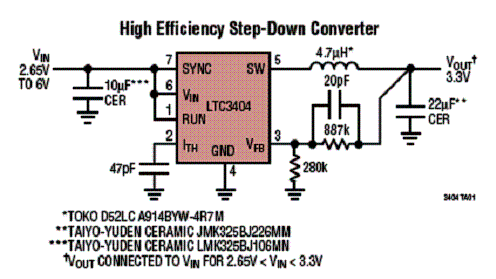

Na figura 1 temos um circuito típico de aplicação.
Destaques:
* Alta eficiência; 95%
* Corrente quiescente muito baixa: 10 uA
* 600 mA de corrente de saída para Vin de 3,3 V
* Baixa queda de tensão (100% de ciclo ativo)
* Não precisa de diodo Schottky
* Sincronizável de 1 MHz a 1,7 MHz
Precisão de saída de +/-25
