O circuito integrado ACS704 da Allegro Microsystems (www.alegromicro.com), consiste num sensor de corrente linear totalmente integrado com isolamento de tensão e baixa resistência no condutor de corrente. (2006)
Esse componente é fornecido em invólucro LC de 8 pinos, com a pinagem mostrada na figura 1.
Destaques:
* Invólucro SOIC8 de menor pegada
* 1,5 mΩ de resistência interna
* Isolação mínima de 800 Vrms entre os pinos 1-4 e 5.8
* Alimentação simples de 4,5 a 5,5 V
* Faixa passante de 50 kHz
* Sensibilidade de saída de 133 mV/A e faixa dinâmica de 15 A
* Tensão de saída proporcional a correntes AC e DC
* Ajustado de fábrica para maior precisão
A família Allegro de sensores proporciona soluções econômicas e precisas para aplicações industriais, automotivas, comerciais e em sistemas de comunicação.
O dispositivo é formado por um sensor Hall linear de baixo offset com um condutor de cobre perto da superfície do chip. A corrente flui pelo condtor, gerando um campo que é sensoriado pelo IC Hall integrado.
Esse campo é convertido numa tensão proporcional. A precisão é melhorada pela proximidade dos dois elementos.

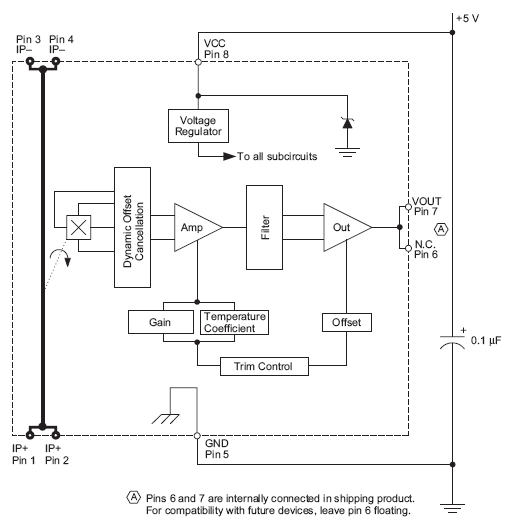

Na figura 2 temos o diagrama funcional desse dispositivo.
