O conversor analógico/digital TL5501 da Texas Instruments consiste num dispositivo de alta velocidade especialmente indicado para aplicações em vídeo utilizando a tecnologia ALC (Advanced Low-Power Schottky). Neste artigo focalizamos as principais características deste componente fornecendo assim ao projetista um valioso material de trabalho. (1998)
O TL5501 utiliza o método de comparação full-parallel (método flash) para conversão em alta velocidade. Isso permite que ele trabalhe com sinais de uma ampla faixa de frequências (como os sinais de vídeo) convertendo-os num sinal digital numa velocidade de amostragem que vai desde DC até 30 MHz. Dentre as aplicações indicadas pelo fabricante está o processamento de sinais da TV digital, processamento de vídeo em computadores e em processamento de sinais de radar.
Na figura 1 temos a pinagem deste componente que é apresentado em invólucro N de 16 pinos.
![](/images/stories/componentes/com0406_01.jpg)

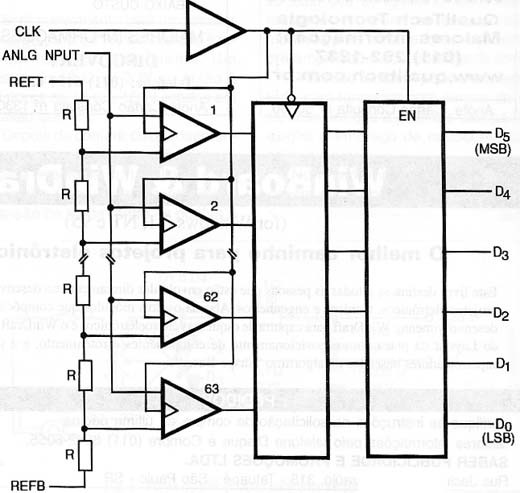

O diagrama de blocos funcional deste componente é mostrado na figura 2.
![](/images/stories/componentes/com0406_02.jpg)
As principais características elétricas são dadas a seguir.
Temos então os seguintes máximos absolutos:
* faixa de tensões de alimentação analógicas: -0,5 a 7 V
* faixa de tensões de alimentação digital: -0,5 a 7 V
* faixa de tensões de entrada digital: -0,5 a 7 V
* Faixa de tensões de entrada analógica: -0,5 a ANLG Vcc + 0,5 V
* Faixa de temperaturas de operação: 0 a 70 graus centígrados
Condições recomendadas de operação:
/min/nom/Max/unidadefaixa de tensões de alimentação ANLG/4.75/5/5,25/Vfaixa de tensões de alimentação DGTL/4,75/5/5,25/VTensão de entrada nível alto/2/-/-/VTensão de entrada nível baixo/-/-/0,8/VReferência de tensão analógica (top)/4/5/5,1/VReferência de tensão analógica (bottom)/3/4/4,1/VCorrente de saída nível alto/-400/-/-/uACorrente de saída nível baixo/-/-/4/mADuração do pulso de clock/25/-/-/nsErro de linearidade/-/-/0,8/%FSRTaxa máxima de conversão/20/30/-/MHz

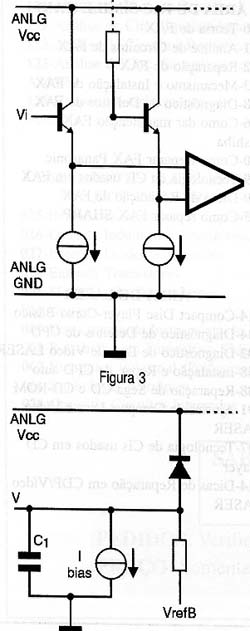

Na figura 3 temos os circuitos equivalentes às entradas analógicas.
![](/images/stories/componentes/com0406_03.jpg)

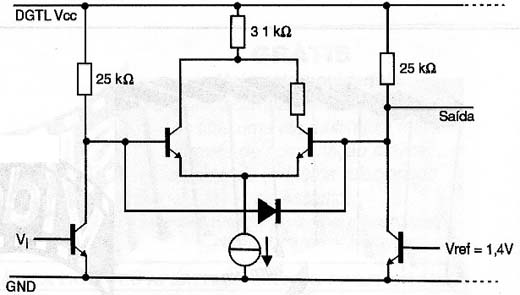

Para as entradas digitais temos o circuito equivalente mostrado na figura 4.
![](/images/stories/componentes/com0406_04.jpg)

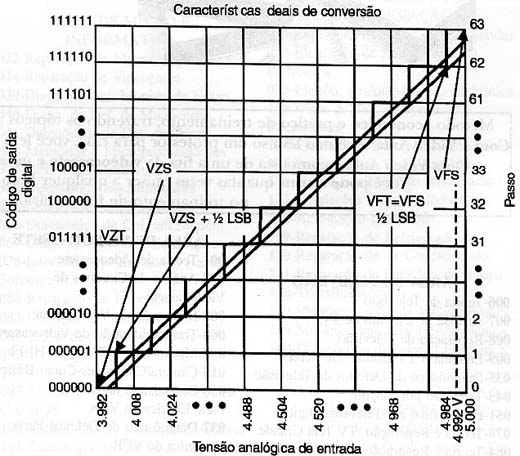

Na figura 5 temos as características de conversão ideal do circuito.
![](/images/stories/componentes/com0406_05.jpg)
