Este circuito integrado da Sanyo pode ser encontrado em impressoras e calculadoras acionando diretamente as cabeças do tipo matricial. Neste artigo focalizamos suas características principais o que pode ser de grande utilidade para os técnicos reparadores.
O circuito integrado LB1258 da Sanyo é apresentado em invólucro DIL de 14 pinos e contém em seu interior 7 circuitos excitadores de potência de funcionamento independente, tendo apenas em comum as linhas de alimentação e terra.
Cada circuito pode fornecer até 400 mA de corrente com uma baixa tensão de saturação (0,5 V - max).
Estas características tornam este circuito especialmente indicado para aplicações em que a alimentação seja feita por bateria.

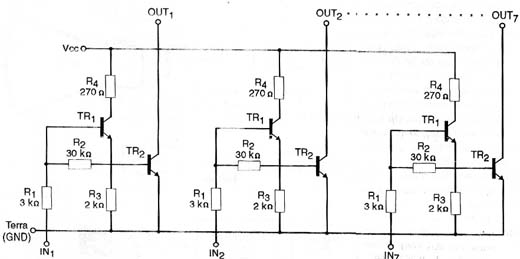

Na figura 1 temos o circuito interno equivalente a este componente.
Circuito interno do LB1258
Os máximos absolutos do LA1258 são:
* Tensão máxima de alimentação: 7 Volts
* Tensão máxima de saída aplicada: 10 volts
* Tensão máxima de entrada aplicada: 7 volts
* Corrente máxima de saída por driver: 500 mA
* Corrente máxima no pino de terra: 3 000 mA
* Dissipação máxima: 960 mW
As condições indicadas de operação para uma temperatura de 25 graus centígrados são:
* Tensão de alimentação: 2,5 a 6 V
* Nível de tensão de entrada H: 2,5 a 7,0 V
* Nível de tensão de entrada L: -0,3 a 0,7 V
