LM4671 - Amplificador PWM de Áudio de 2,5 W (COM394)
O circuito integrado LM4671 da National Semiconductor consiste num amplificador de áudio de alta eficiência, que não precisa de filtro, fornecendo uma potência de saída de 2,5 W. (2005)
O circuito opera com fonte simples e tem uma eficiência de 80% com alimentação de 3,6 V e 100 mW de saída em alto-falante de 8 Ω. Essa eficiências sobe para 88% com alto-falante de 8 Ω e saída de 400 mW.
A corrente quiescente é de 2,5 mA com alimentação de 3,6 V (tip) e a faixa de tensões de olperação vai de 2,4 V a 5,5 V.

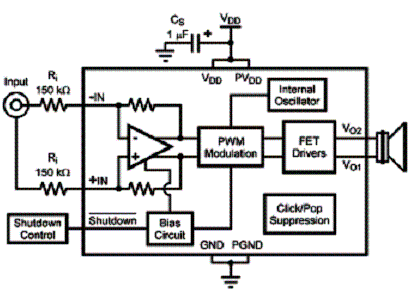

Na figura 1 temos o modo de aplicação deste circuito que exige muito pouco em matéria de componentes externos.
![Figura 1- Circuito de aplicação do LM4671.
Figura 1- Circuito de aplicação do LM4671.](/images/stories/componentes/com0394_01.gif)

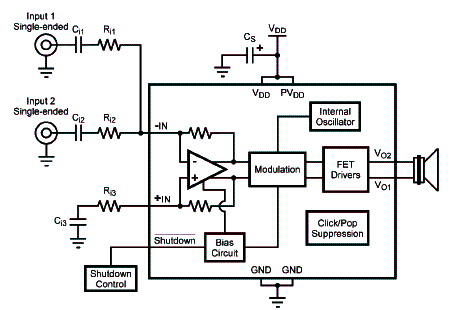

Na figura 2 temos outro circuito de aplicação para duas entradas.
![Figura 2 - Circuito com duas entradas.
Figura 2 - Circuito com duas entradas.](/images/stories/componentes/com0394_02.gif)
Essas características tornam esse circuito ideal para aplicações móveis.
A taxa de distorção harmônica é menor que 1% e o mais importante é que ele não necessita de filtros externos, apesar de operar como um amplificador PWM.
O ganho do LM4671 é configurado externamente.
